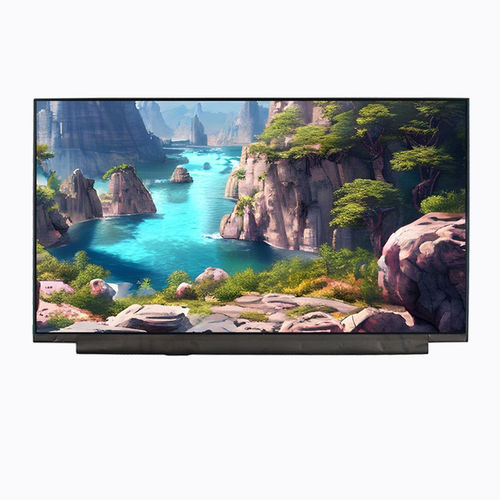

Displaymodul / TFT LCD YX18522425217FA

IPSFarb1366 x 768

Produktübersicht
Das YX18522425217FA ist ein 18,5-Zoll IPS TFT-LCD Displaymodul mit 1366×768 (WXGA) Auflösung und LVDS-Schnittstelle, entwickelt für industrielle Monitore, Bedienpanels, HMI-Systeme und Embedded-Displays, die breite Betrachtungswinkel und langfristige Verfügbarkeit erfordern. IPS-Technologie mit All-O'Clock Betrachtungsrichtung gewährleistet gleichmäßige Helligkeit, präzise Farbwiedergabe und stabilen Kontrast aus verschiedenen Blickwinkeln, wodurch das Modul für bedienerseitige Oberflächen und Informationsanzeigen geeignet ist. Die LVDS-Schnittstelle sorgt für zuverlässige Signalübertragung und erhöhte Störfestigkeit in elektrisch belasteten Industrieumgebungen.

Basisdaten
Displaygröße: 18,5 Zoll
LCD-Typ: IPS TFT-LCD (transmissiv)
Anzeige-Modus: Normally Black
Auflösung: 1366 (RGB) × 768 (WXGA)
Aktive Fläche: 409.80 × 230.40 mm
Außenmaße: 430.40 × 254.60 × 9.60 mm
Pixelpitch: 0.300 × 0.300 mm
Pixelanordnung: RGB vertikale Streifen
Betrachtungsrichtung: All-O'Clock (IPS)
Schnittstelle: LVDS
Helligkeit: 250 cd/m²
Hintergrundbeleuchtung: Weiße LED

Mechanische Zeichnung
Mechanische Zeichnung und Produktabbildungen sind für detaillierte Abmessungen und Montagehinweise verfügbar.

Optische Eigenschaften
Auflösung: 1366 × 768
Kontrastverhältnis: 1000 : 1
Farbumfang: 72% NTSC
Leuchtdichte: 250 cd/m²
Gleichmäßigkeit der Leuchtdichte: 80%
Betrachtungswinkel (CR ≥ 10): 85° / 85° / 85° / 85°
Ansprechzeit: 30 ms

Betriebsbedingungen
Betriebstemperatur: 0°C bis +50°C
Lagerungstemperatur: -20°C bis +60°C

Technische Daten

• Modell: YX18522425217FA
• Marke: Yousee
• Displaygröße: 18,5 Zoll
• Auflösung: 1366×768 (WXGA)
• Paneltyp: IPS TFT-LCD (transmissiv)
• Schnittstelle: LVDS
• Helligkeit: 250 cd/m²
• Hintergrundbeleuchtung: Weiße LED
• Betrachtungsrichtung: All-O'Clock (IPS)
• Kontrastverhältnis: 1000:1
• Farbumfang: 72% NTSC
• Ansprechzeit: 30 ms
• Betriebstemperatur: 0°C bis +50°C
• Außenmaße: 430.40 × 254.60 × 9.60 mm
