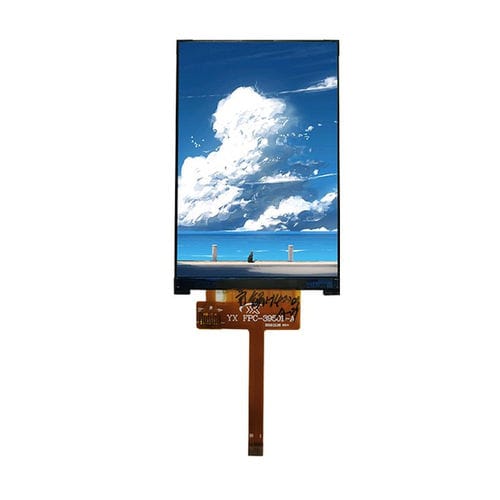

Displaymodul / TFT LCD YX39501B

TNFarb320 x 480

Produktübersicht
Das Yousee YX39501B ist ein 3.95-Zoll SPI TFT-LCD-Modul mit 320×480 Auflösung und ST7796S Treiber-IC. Entwickelt für industrielle Bedienfelder, Handgeräte und eingebettete HMI, verwendet das Modul ein a-Si TN positives transmissives Panel, optimiert für 12-Uhr-Betrachtung, und bietet klare Frontlesbarkeit sowie stabile Leuchtdichte in Anwendungen mit fester Ausrichtung. Die SPI-Schnittstelle ermöglicht die MCU-basierte Integration für kosteneffiziente Embedded-Systeme.

Hauptspezifikationen

• Model: YX39501B
• Display size: 3.95 inch
• Resolution: 320 (RGB) × 480
• LCD type: a-Si TFT-LCD, Positive Transmissive (TN)
• Active area: 55.68 × 83.52 mm
• Outline dimensions: 60.20 × 94.00 × 2.39 mm
• Pixel pitch: 0.174 × 0.174 mm
• Viewing direction: 12 O'Clock
• Driver IC: ST7796S
• Interface: SPI

Mechanik & Integration
Umfangsmaße und mechanische Zeichnungen werden zur Ausschnitts- und Montageplanung bereitgestellt. Die Modulstärke von 2.39 mm eignet sich für schlanke Embedded-Designs; beachten Sie die mechanische Zeichnung für Steckerverlegung und Befestigungspunkte.

Optik & Leistung

• Resolution: 320 × 480
• Typical luminance: 300 cd/m²
• Contrast ratio: 500:1
• Color gamut: 60%
• Response time: 16 ms
• Luminance uniformity: 80%
• Viewing angle (CR ≥ 10): 60° (L/R/U), 55° (D)

Umgebungsbedingungen

• Operating temperature: -20°C to +70°C
• Storage temperature: -30°C to +80°C
• Humidity: ≤ 90% RH (60°C)

Anwendungen

• Industrielle Bedienfelder und eingebettete HMI-Systeme
• Handheld- und tragbare Messgeräte
• Zähler, medizinische Terminals und andere Displays mit fixer Ausrichtung
