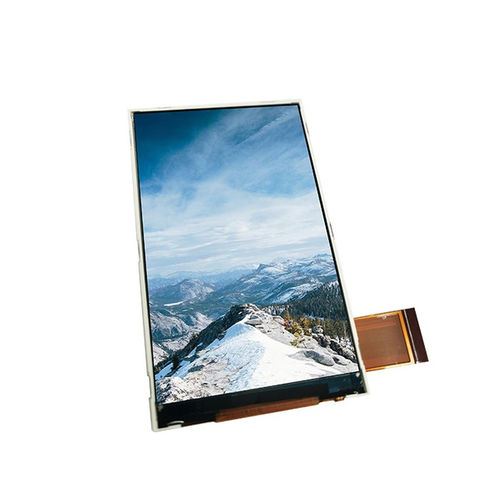

Displaymodul / TFT LCD YX35023A

IPSFarb480 x 800

Produktübersicht
Das YX35023A von Yousee ist ein 3,5-Zoll-TFT-LCD-Modul mit RGB-Auflösung 480×800 und dualer 3SPI + RGB-Schnittstelle. Der ST7701S-Treiber-IC ermöglicht sowohl MCU-gesteuerte SPI-Ansteuerung als auch schnellen RGB-Videoeingang, geeignet für industrielle HMI, medizinische Geräte, intelligente Terminals und Embedded-Systeme mit kompakter, informationsreicher Anzeigeanforderung.

Grundspezifikationen

• Modell: YX35023A
• Marke: Yousee
• Displaygröße: 3,5 Zoll
• Auflösung: 480 (RGB) × 800
• LCD-Typ: TFT-LCD, transmissiv
• Aktive Fläche: 45,36 × 75,60 mm
• Außenmaße: 51,32 × 86,61 × 2,20 mm
• Pixelpitch: 0,0945 × 0,0945 mm
• Betrachtungsrichtung: All O’Clock (großer Blickwinkel)
• Treiber-IC: ST7701S
• Schnittstelle: 3SPI + RGB (Dual-Interface)

Mechanische Zeichnung
Die mechanische Zeichnung für das Modul ist verfügbar; Abmessungen und Befestigungsdetails entsprechen den Grundspezifikationen zur Integration in Gehäuse und Leiterplatten.

Optische Eigenschaften

• Auflösung: 480 × 800
• Kontrastverhältnis: 600 : 1 (typ.)
• Farbumfang: 60% (typ.)
• Leuchtdichte: 500 cd/m² (typ.)
• Leuchtdichtegleichmäßigkeit: 80% (typ.)
• Sichtwinkel (CR ≥ 10): 70° (alle Richtungen)
• Ansprechzeit: 25 ms (typ.)

Betriebsbedingungen

• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RH (60°C)

Anwendungen

• Industrielle HMI und Bedientafeln
• Displays für medizinische Geräte
• Intelligente Terminals und Handgeräte
• Embedded-Systeme mit Android- oder Linux-Oberflächen

Technische Daten

• Aktive Fläche: 45,36 × 75,60 mm
• Außenmaße: 51,32 × 86,61 × 2,20 mm
• Pixelpitch: 0,0945 × 0,0945 mm
• Schnittstelle: 3SPI + RGB
• Treiber-IC: ST7701S
• Kontrastverhältnis: 600 : 1
• Leuchtdichte: 500 cd/m²
• Betrachtungsrichtung: All O’Clock
• Ansprechzeit: 25 ms
