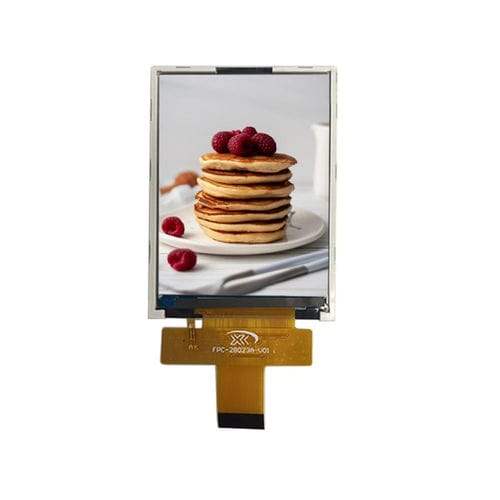

Displaymodul / TFT LCD YX30001A

IPSFarb360 x 640

Produktübersicht
Das YX30001A ist ein 3,0-Zoll TFT-LCD-Anzeigemodul mit einer Auflösung von 360 × 640 RGB und einer MIPI DSI-Schnittstelle. Angetrieben vom ST7701S bietet es einen All O’Clock (IPS) Blickwinkel und ein schlankes Profil von 2,40 mm für platzkritische Embedded- und Industrieanwendungen.

Hauptmerkmale

• Anzeigegröße: 3,0 Zoll
• Auflösung: 360 (RGB) × 640
• LCD-Typ: TFT-LCD, transmissiv
• Sichtfeld: IPS / All O’Clock
• Treiber-IC: ST7701S
• Schnittstelle: MIPI DSI
• Hintergrundbeleuchtung: Weiße LEDs × 4

Grundlegende Spezifikationen
Position: Spezifikation
Anzeigegröße: 3,0 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 360 (RGB) × 640
Aktive Fläche: 36,72 × 65,28 mm
Außenmaße: 42,64 × 74,51 × 2,40 mm
Pixelpitch: 0,102 × 0,102 mm
Sichtfeld: All O’Clock (IPS)
Treiber-IC: ST7701S
Schnittstelle: MIPI DSI
Hintergrundbeleuchtung: Weiße LEDs × 4
LCM-Eingangsspannung: 2,8 ±0,1 V

Mechanik
Kompaktes mechanisches Design mit schlankem Profil von 2,40 mm zur Integration in tragbare Messgeräte und enge Gehäuse. Mechanische Zeichnung auf der Produktseite verfügbar.

Optische Eigenschaften
Parameter: Typisch
Auflösung: 360 × 640
Kontrastverhältnis: 250 : 1
Farbabdeckung: 70%
Leuchtdichte: 300 cd/m²
Leuchtdichtegleichmäßigkeit: 60%
Sichtwinkel (CR ≥ 10): 80° (alle Richtungen)
Reaktionszeit: 30 ms

Betriebsbedingungen
Position: Bereich
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% RH (60°C)

Anwendungshinweise
Geeignet für Linux- und Android-basierte Plattformen sowie leistungsfähige Embedded-Systeme. Typische Anwendungen: tragbare Instrumente, Medizingeräte, POS-Systeme und intelligente Steuerungen mit begrenztem Einbauraum.

Technische Daten

• Modell: YX30001A
• Anzeigegröße: 3,0 Zoll
• Auflösung: 360 × 640 (RGB)
• LCD-Typ: TFT-LCD, transmissiv
• Aktive Fläche: 36,72 × 65,28 mm
• Außenmaße: 42,64 × 74,51 × 2,40 mm
• Pixelpitch: 0,102 × 0,102 mm
• Sichtfeld: All O’Clock (IPS)
• Treiber-IC: ST7701S
• Schnittstelle: MIPI DSI
• Hintergrundbeleuchtung: Weiße LEDs × 4
• LCM-Eingangsspannung: 2,8 ±0,1 V
• Leuchtdichte: 300 cd/m²
• Kontrastverhältnis: 250 : 1
• Reaktionszeit: 30 ms
• Betriebstemperatur: -20°C ~ +70°C
• Lagertemperatur: -30°C ~ +80°C
• Feuchtigkeit: ≤ 90% RH (60°C)
