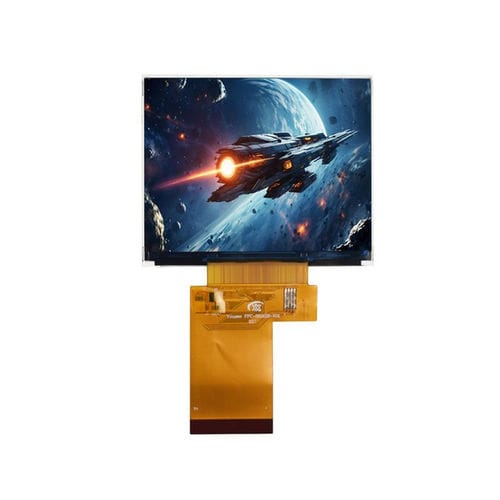

Displaymodul / TFT LCD YX35044A

IPSFarbGrafik

Übersicht
Das YX35044A ist ein 3,5-Zoll Hochauflösungs-TFT-LCD-Modul von Yousee, entwickelt für Industrieautomation, tragbare Geräte und Embedded-Systeme. Mit 320×480 Auflösung und dem Treiber-IC ILI9488 bietet das Modul IPS-Betrachtung für weite Blickwinkel, stabile Bilddarstellung und multiple Schnittstellenoptionen (RGB, MCU, SPI), geeignet für HMI und mobile Displays.

Grundspezifikationen
Displaygröße — 3,5 Zoll
Auflösung — 320 (RGB) × 480
LCD-Typ — TFT-LCD, transmissiv
Aktive Fläche — 48,96 × 73,44 mm
Außenmaße — 54,5 × 82,9 × 2,15 mm
Pixelabstand — 0,1968 × 0,1968 mm
Betrachtungsrichtung — IPS (voller Betrachtungswinkel)
Treiber-IC — ILI9488
Schnittstelle — RGB / MCU / SPI

Mechanische Zeichnung
Mechanische Zeichnungen und Montageabmessungen stehen vom Hersteller für Integration und Gehäusedesign zur Verfügung.

Optische Eigenschaften
Auflösung — 320 × 480
Kontrastverhältnis — 800 : 1
Farbumfang — 60%
Gleichmäßigkeit der Helligkeit — 80%
Blickwinkel — 80° (L) / 80° (R) / 80° (U) / 80° (D)
Helligkeit — 500 cd/m²
Ansprechzeit — 25 ms

Betriebsbedingungen
Betriebstemperatur — -20°C ~ +70°C
Lagerungstemperatur — -30°C ~ +80°C
Luftfeuchtigkeit — ≤ 90% RH

Technische Daten

• Modell: YX35044A
• Displaygröße: 3,5 Zoll
• Auflösung: 320 (RGB) × 480
• LCD-Typ: TFT-LCD, transmissiv
• Aktive Fläche: 48,96 × 73,44 mm
• Außenmaße: 54,5 × 82,9 × 2,15 mm
• Pixelabstand: 0,1968 × 0,1968 mm
• Betrachtungsrichtung: IPS (voller Betrachtungswinkel)
• Treiber-IC: ILI9488
• Schnittstelle: RGB / MCU / SPI
• Kontrastverhältnis: 800:1
• Farbumfang: 60%
• Gleichmäßigkeit der Helligkeit: 80%
• Blickwinkel: 80°/80°/80°/80° (L/R/U/D)
• Helligkeit: 500 cd/m²
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Luftfeuchtigkeit: ≤ 90% RH
