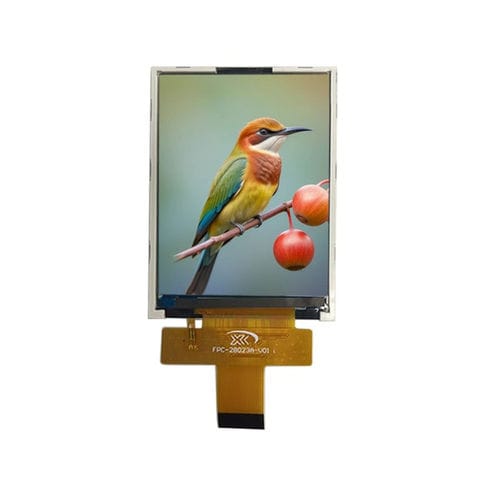

Displaymodul / TFT LCD YX28023A

IPSFarb480 x 640

Übersicht
Das YX28023A ist ein 2,8-Zoll TFT-LCD-Modul mit hoher Auflösung 480×640 RGB und MIPI DSI Schnittstelle, entwickelt für anspruchsvolle Embedded- und Smart-Terminal-Anwendungen. Mit hoher Pixeldichte und All-O’Clock-Weitwinkel (IPS) liefert das Modul scharfe Bilder, flüssige Grafiken und gleichbleibende Farbwiedergabe aus jedem Blickwinkel. Der ST7701S Treiber-IC ermöglicht Hochgeschwindigkeitsdatenübertragung und eignet sich für Linux-, Android- und leistungsstarke Embedded-Plattformen. Das schlanke mechanische Design und das kompakte Gehäuse erleichtern die Integration in tragbare Messgeräte, Smart-Controller, POS-Terminals und medizinische Geräte, wenn hohe Anzeigequalität bei begrenztem Bauraum gefordert ist.

Grundspezifikationen
Bildschirmgröße: 2,8 Zoll
LCD Typ: TFT-LCD, transmissiv
Auflösung: 480 (RGB) × 640
Aktive Fläche: 43,20 × 57,60 mm
Außenmaße: 50,00 × 69,20 × 2,34 mm
Pixelpitch: 0,090 × 0,090 mm
Betrachtungsrichtung: All O’Clock (IPS)
Driver IC: ST7701S
Schnittstelle: MIPI DSI
Hintergrundbeleuchtung: Weiße LED × 4
LCM Eingangs-Spannung: 2,8 V (typ.)

Mechanische Zeichnung
Mechanische Zeichnung und Modulkontur werden zur Integrations- und Montage-Referenz bereitgestellt.

Optische Eigenschaften
Auflösung: 480 × 640
Kontrastverhältnis: 800 : 1
Farbumfang: 60%
Leuchtdichte: 300 cd/m² (typ.)
Leuchtdichtegleichmäßigkeit: 80%
Betrachtungswinkel (CR≥10): 80° (alle Richtungen)
Ansprechzeit: 35 ms

Elektrische Eigenschaften
Analoge Spannung (VCC): 2,8 V (typ.)
Logikspannung (IOVCC): 1,8 V (typ.)
Eingangsspannungsbereich: 1,65 – 3,3 V

Hintergrundbeleuchtung
LED Typ: Weiße LED
LED-Anzahl: 4 Stk
Vorwärtsspannung: 3,2 V
Treiberstrom: 80 mA

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% RH (60°C)

Eigenschaften / Technische Spezifikationen

• Modell: YX28023A
• Marke: Yousee
• Displaygröße: 2,8 Zoll
• Auflösung: 480 × 640 (RGB)
• LCD-Typ: TFT-LCD, transmissiv, IPS-Betrachtung
• Schnittstelle: MIPI DSI
• Driver IC: ST7701S
• Aktive Fläche: 43,20 × 57,60 mm
• Außenmaße: 50,00 × 69,20 × 2,34 mm
• Pixelpitch: 0,090 × 0,090 mm
• Hintergrundbeleuchtung: 4 × weiße LEDs (Vorwärtsspannung 3,2 V, Treiberstrom 80 mA)
• Typische Leuchtdichte: 300 cd/m²; Gleichmäßigkeit 80%
• Kontrastverhältnis: 800:1; Farbraum ≈ 60%
• Betrachtungswinkel: All O’Clock, 80° (CR≥10)
• Ansprechzeit: 35 ms
• LCM Eingangs-Spannung: 2,8 V (typ.); Logik I/O Spannung 1,8 V; Eingangsbereich 1,65–3,3 V
• Betriebstemperaturbereich: -20°C bis +70°C; Lagerung: -30°C bis +80°C
