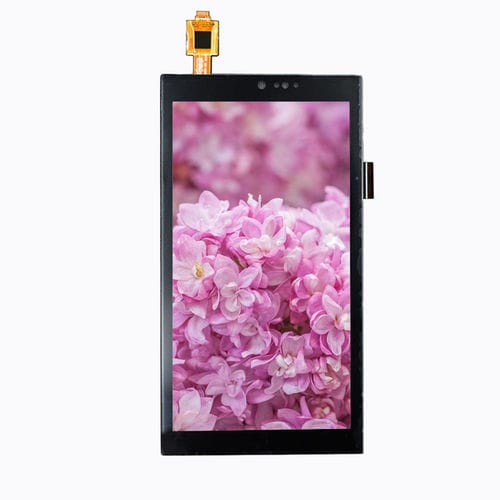

Displaymodul / TFT LCD YX50092A

IPSFarbGrafik

Produktübersicht
Das YX50092A ist ein 5,0-Zoll TFT-LCD-Displaymodul mit HD-Auflösung 720×1280 im Hochformat. Es bietet hohe Pixeldichte und All-O’Clock (IPS)-Sichtbarkeit über mehrere Blickwinkel. Entwickelt für Handterminals, industrielle HMI, Smart-Geräte und Embedded-Systeme, unterstützt das Modul eine 3‑Draht-SPI-Schnittstelle für Steuerbefehle und eine 24‑bit RGB-Schnittstelle für Videodaten, wodurch die Integration mit MCUs und SoCs flexibel möglich ist. Die geringe Modulbauhöhe von 1,7 mm und das kompakte Design erleichtern die Verwendung in beengten Einbausituationen.

Grundspezifikationen
Displaygröße: 5,0 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 720 (RGB) × 1280
Aktive Fläche: 62,1 × 110,4 mm
Außenmaße: 64,8 × 118,63 × 1,7 mm
Pixelabstand: 0,0945 × 0,0945 mm
Blickrichtung: All-O’Clock (IPS / Rundumsicht)
Schnittstelle: 3‑Draht SPI + 24‑bit RGB

Optische Eigenschaften
Auflösung (typisch): 720 × 1280
Kontrastverhältnis (typisch): 800 : 1
Farbumfang (typisch): 60%
Leuchtdichte (typisch): 450 cd/m²
Leuchtdichte-Uniformität (typisch): 80%
Blickwinkel (CR ≥ 10): 80° (alle Richtungen)
Reaktionszeit (typisch): 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% RF (60°C)

Mechanische Zeichnung & Bilder
Kompaktes mechanisches Design mit einer Modulstärke von ca. 1,7 mm. Mechanische Zeichnungen und Abmessungsbilder sind für Integration und Montage verfügbar.

Anwendungen
Geeignet für Handterminals, industrielle HMI, Smart-Geräte und Embedded-Displays, die ein hochauflösendes Hochformat-Display mit SPI + RGB benötigen.

Technische Daten

• Modell: YX50092A
• Displaygröße: 5,0 Zoll
• Auflösung: 720 (RGB) × 1280
• LCD-Typ: TFT-LCD, transmissiv
• Aktive Fläche: 62,1 × 110,4 mm
• Außenmaße: 64,8 × 118,63 × 1,7 mm
• Pixelabstand: 0,0945 × 0,0945 mm
• Schnittstelle: 3‑Draht SPI + 24‑bit RGB
• Blickrichtung: All-O’Clock / IPS, 80° (alle Richtungen)
• Kontrastverhältnis: 800 : 1 (typisch)
• Farbumfang: 60% (typisch)
• Leuchtdichte: 450 cd/m² (typisch)
• Leuchtdichte-Uniformität: 80% (typisch)
• Reaktionszeit: 25 ms (typisch)
• Betriebstemp.: -20°C ~ +70°C
• Lagerungstemp.: -30°C ~ +80°C
• Feuchtigkeit: ≤ 90% RF (60°C)
• Modulstärke: ~1,7 mm
