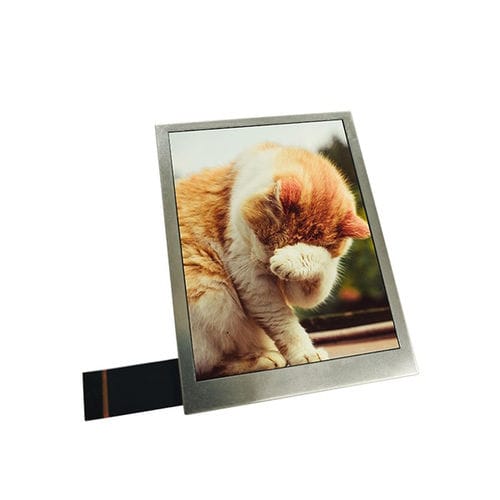

Displaymodul / TFT LCD YX35031A

IPSFarbGrafik

Produktübersicht
Der YX35031A von Yousee ist ein 3,5 Zoll a-Si TFT-LCD-Anzeigemodul mit 480×640 RGB-Auflösung, das RGB-Videoeingang in 18 Bit und SPI-Steuerung unterstützt. Entwickelt für industrielle HMIs, medizinische Geräte, intelligente Terminals und Embedded-Plattformen, bietet es hohe Pixeldichte und einen All-O'Clock breiten IPS-Betrachtungswinkel für klare Texte und detailreiche Grafiken aus jeder Richtung. Mit dem Treiber-IC HX8363A ermöglicht das Modul hochgeschwindigkeits RGB-Video plus SPI für flexible Systemintegration und eignet sich besonders für Android-ähnliche UIs, Linux-Systeme und professionelle Embedded-Oberflächen, die mehr vertikalen Platz als QVGA/WQVGA benötigen.

Grundspezifikationen
Anzeigegröße: 3,5 Zoll
LCD-Typ: a-Si TFT-LCD, transmissiv
Auflösung: 480 (RGB) × 640
Aktive Fläche: 53,28 × 71,04 mm
Außenmaße: 64,00 × 85,00 × 3,00 mm
Pixelpitch: 0,111 × 0,111 mm
Betrachtungsrichtung: IPS (All-O'Clock)
Driver IC: HX8363A
Schnittstelle: RGB 18-Bit + SPI

Optische Eigenschaften
Auflösung: 480 × 640
Kontrastverhältnis: 500 : 1
Farbumfang: 50% NTSC
Helligkeit: 300 cd/m²
Helligkeitsgleichmäßigkeit: 75%
Sichtwinkel (CR ≥ 10): 80° (alle Richtungen)
Reaktionszeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Luftfeuchtigkeit: ≤ 90% RH (60°C)

Technische Daten

• Modell: YX35031A
• Anzeigegröße: 3,5 Zoll
• Auflösung: 480×640 (RGB)
• Schnittstelle: RGB 18-Bit + SPI (Dual-Interface)
• Driver IC: HX8363A
• LCD-Typ: a-Si TFT-LCD, transmissiv
• Betrachtungsrichtung: IPS (All-O'Clock großer Blickwinkel)
• Aktive Fläche: 53,28 × 71,04 mm
• Außenmaße: 64,00 × 85,00 × 3,00 mm
• Pixelpitch: 0,111 × 0,111 mm
• Helligkeit: 300 cd/m²
• Kontrastverhältnis: 500 : 1
• Farbumfang: 50% NTSC
• Reaktionszeit: 25 ms
• Betriebstemperatur: -20°C ~ +70°C
• Lagerungstemperatur: -30°C ~ +80°C
• Luftfeuchtigkeit: ≤ 90% RH (60°C)
