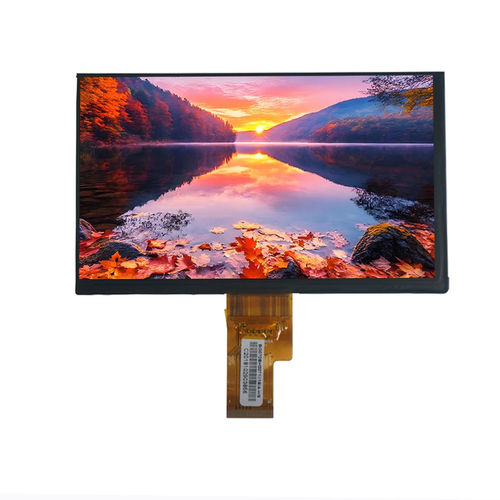

Displaymodul / TFT LCD YXM116B40-121-0102

IPSFarb1920 x 1080

Produktübersicht
Das YXM116B40-121-0102 ist ein 11,6-Zoll Full HD (1920×1080) TFT-LCD Open-Cell-Display mit eDP-Schnittstelle, konzipiert für Industrie-Monitore, Embedded-Displays, Medizingeräte und kundenspezifische Display-Lösungen, bei denen Backlight und Gehäuse vom Systemintegrator bereitgestellt werden. Als Open-Cell-Panel wird es ohne Hintergrundbeleuchtung geliefert, sodass Integratoren eigene Backlight-Einheiten, optische Folien, Abdeckglas oder Touch-Panels integrieren können.

Hauptmerkmale

• 11,6 Zoll FHD (1920 × 1080) Auflösung
• TFT-LCD Open Cell, transmissiv (Backlight nicht enthalten)
• eDP-Schnittstelle für hochschnelle Signalübertragung
• IPS (All-O’Clock) große Betrachtungswinkel
• Normally Black Anzeige­modus mit RGB vertikaler Streifen-Pixelanordnung
• Für Systemintegration ausgelegt: unterstützt kundenspezifisches Backlight, optische Folien, Abdeckglas und Touch-Sensoren

Grundlegende Spezifikationen
Displaygröße: 11,6 Zoll
LCD-Typ: TFT-LCD Open Cell, transmissiv
Display-Modus: Normally Black
Auflösung: 1920 (RGB) × 1080
Aktive Fläche: 256,32 × 144,18 mm
Außenmaße: 267,72 × 157,77 × 1,50 mm
Pixelpitch: 0,1335 × 0,1335 mm
Pixelanordnung: RGB vertikale Streifen
Betrachtungsrichtung: All-O’Clock (IPS)
Schnittstelle: eDP
Backlight: Nicht enthalten (Open Cell)

Optische Kennwerte
Auflösung (typisch): 1920 × 1080
Kontrastverhältnis (typisch): 1000 : 1
Farbumfang (typisch): 72% NTSC
Betrachtungswinkel (CR ≥ 10) (typisch): 85° / 85° / 85° / 85°
Reaktionszeit (typisch): 30 ms

Betriebsbedingungen
Betriebstemperatur: 0°C ~ +50°C
Lagertemperatur: -20°C ~ +60°C

Mechanik / Hinweise
Open-Cell-Panel (kein Backlight enthalten), vorgesehen für Systemintegratoren, die Backlight, Abdeckglas, Touch-Sensor und das Endgehäuse bereitstellen. Aktive Fläche und Außenmaße werden für die mechanische Integration angegeben.

Technische Daten

• Modell: YXM116B40-121-0102
• Displaygröße: 11,6 Zoll
• Auflösung: 1920 × 1080 (FHD)
• Paneltyp: TFT-LCD Open Cell, transmissiv
• Schnittstelle: eDP
• Aktive Fläche: 256,32 × 144,18 mm
• Außenmaße: 267,72 × 157,77 × 1,50 mm
• Pixelpitch: 0,1335 × 0,1335 mm
• Pixelanordnung: RGB vertikale Streifen
• Betrachtungswinkel: IPS / All-O'Clock, 85° / 85° / 85° / 85°
• Kontrastverhältnis: 1000:1
• Farbumfang: 72% NTSC
• Reaktionszeit: 30 ms
• Betriebstemperatur: 0°C bis +50°C
• Lagertemperatur: -20°C bis +60°C
• Backlight: Nicht enthalten (open cell)
