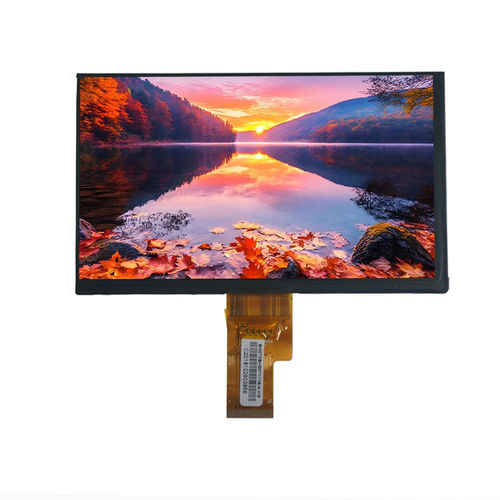

Displaymodul / TFT LCD YX10121151816HE

TNFarb1024 x 600

Übersicht
Das YX10121151816HE ist ein 10,1" TFT-LCD-Anzeigemodul mit 1024×600 (WSVGA) Auflösung und LVDS-Schnittstelle, entwickelt für industrielle HMI, Embedded‑Geräte und professionelle Display‑Anwendungen, die stabile Signalübertragung und langzeitige Zuverlässigkeit erfordern. Die 10,1" Anzeigefläche verbessert die Lesbarkeit für Bedienpanels, Überwachungsstationen und grafische Steuerungs‑Dashboards. Der Normally Black Modus und die LVDS-Schnittstelle bieten ausgewogenen Kontrast und hohe Störfestigkeit in elektrischen Störumgebungen.

Grundlegende Spezifikationen
Displaygröße — 10,1 Zoll
LCD‑Typ — TFT‑LCD, transmissiv
Anzeige­modus — Normally Black
Auflösung — 1024 (RGB) × 600 (WSVGA)
Aktive Fläche — 222,72 × 125,28 mm
Abmessungen — 235,00 × 143,00 × 5,20 mm
Pixelpitch — 0,2175 × 0,2088 mm
Pixelanordnung — RGB Vertical Stripe
Betrachtungsrichtung — 6 Uhr (TN)
Schnittstelle — LVDS
Hintergrundbeleuchtung — weiße LED

Optische Eigenschaften
Auflösung — 1024 × 600
Kontrastverhältnis — 500 : 1
Leuchtdichte — 300 cd/m²
Leuchtdichte‑Uniformität — 80%
Blickwinkel (CR ≥ 10) — 70° / 70° / 50° / 70°
Ansprechzeit — 25 ms

Betriebsbedingungen
Betriebstemperatur — -20°C bis +70°C
Lagertemperatur — -30°C bis +80°C
Luftfeuchtigkeit — ≤ 90% rF (60°C)

Anwendungen

• Industrielle Steuerungssysteme
• Human Machine Interfaces (HMI)
• Embedded‑Geräte und professionelle Displays
• Bedienpanels, Überwachungssysteme und grafische Steuerungs‑Dashboards

Technische Daten

• Modell: YX10121151816HE
• Marke: Yousee
• Displaygröße: 10,1 Zoll
• Auflösung: 1024 (RGB) × 600 (WSVGA)
• LCD‑Typ: TFT‑LCD, transmissiv
• Anzeige­modus: Normally Black
• Betrachtungsrichtung: 6 Uhr (TN)
• Schnittstelle: LVDS
• Aktive Fläche: 222,72 × 125,28 mm
• Abmessungen: 235,00 × 143,00 × 5,20 mm
• Pixelpitch: 0,2175 × 0,2088 mm
• Pixelanordnung: RGB Vertical Stripe
• Hintergrundbeleuchtung: weiße LED
• Kontrastverhältnis: 500:1
• Leuchtdichte: 300 cd/m²
• Leuchtdichte‑Uniformität: 80%
• Blickwinkel (CR ≥ 10): 70°/70°/50°/70°
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Luftfeuchtigkeit: ≤ 90% rF (60°C)
