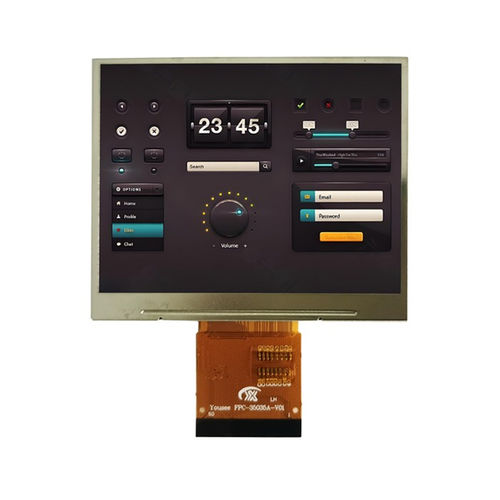

Displaymodul / TFT LCD YX35002A

Farb640 x 4803,5''

Produktübersicht
Das YX35002A ist ein 3,5-Zoll TFT-LCD-Modul von Yousee mit 640×480 RGB-Auflösung und einer MIPI DSI-Schnittstelle. Entwickelt für industrielle HMI, medizinische Terminals, POS-Systeme und Embedded-Plattformen bietet es einen vollen Betrachtungswinkel (All O’Clock), VGA-ähnliche Bildschärfe und verwendet den Treiber-IC ST7703. Das Modul unterstützt MIPI-Datenübertragung mit hoher Geschwindigkeit und ist kompatibel mit Linux-, Android- und professionellen Embedded-Systemen. Das kompakte 3,5-Zoll-Format bietet mehr sichtbare Fläche als QVGA- oder WQVGA-Displays.

Grundspezifikationen
Item | Specification
Displaygröße: 3,5 Zoll
LCD-Typ: a-Si TFT, transmissiv
Auflösung: 640 (RGB) × 480
Aktive Fläche: 70,08 × 52,56 mm
Außenabmessungen: 76,9 × 63,9 × 3,1 mm
Pixelabstand: 0,1095 × 0,1095 mm
Blickrichtung: All O’Clock
Treiber-IC: ST7703
Schnittstelle: MIPI DSI

Optische Eigenschaften
Auflösung: 640 × 480
Kontrastverhältnis: 800 : 1
Farbumfang: 60%
Leuchtdichte-Uniformität: 80%
Sichtwinkel (CR ≥ 10): 80° (alle Richtungen)
Ansprechzeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% RH (60°C)

Mechanische Zeichnung
Mechanische Zeichnung und Maßbild werden für Montage und Konturreferenzen bereitgestellt; siehe Produktbilder für vollständige Details.

Typische Anwendungen

• Industrielle HMI
• Medizinische Terminals
• POS-Systeme
• Embedded-Plattformen (Linux/Android/professionelle Systeme)

Technische Spezifikationen

• Modell: YX35002A
• Displaygröße: 3,5 Zoll
• Auflösung: 640 (RGB) × 480 (VGA)
• LCD-Typ: a-Si TFT, transmissiv
• Aktive Fläche: 70,08 × 52,56 mm
• Außenabmessungen: 76,9 × 63,9 × 3,1 mm
• Pixelabstand: 0,1095 × 0,1095 mm
• Blickrichtung: All O’Clock (voller Betrachtungswinkel)
• Treiber-IC: ST7703
• Schnittstelle: MIPI DSI
• Kontrastverhältnis: 800:1
• Farbumfang: 60%
• Leuchtdichte-Uniformität: 80%
• Sichtwinkel (CR ≥ 10): 80° (alle Richtungen)
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RH (60°C)
