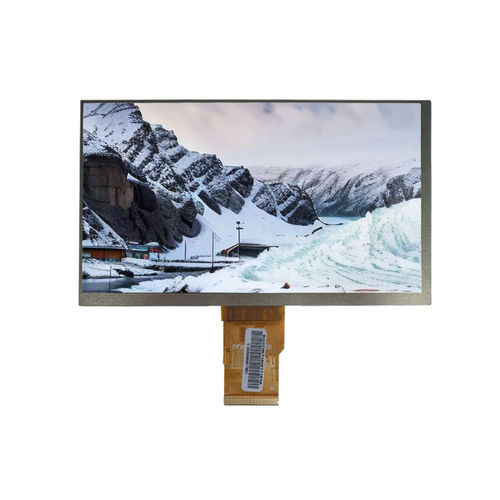

Displaymodul / TFT LCD YX07021312416BC

TNFarb1024 x 600

Produktübersicht
Der YX07021312416BC von Yousee ist ein 7,0-Zoll-TFT-LCD-Modul mit 1024×600 (WSVGA) Auflösung und 24-Bit-RGB-Schnittstelle. Entwickelt für Industrie-Bedientafeln, HMI-Systeme und Embedded-Displays in der Automatisierung, bietet es gegenüber WVGA eine höhere Detaildarstellung und einen transmissiven Normally White Modus, geeignet für Indoor-Industrieumgebungen.

Hauptmerkmale

• Displaygröße: 7,0 Zoll
• Auflösung: 1024 (RGB) × 600 (WSVGA)
• Schnittstelle: 24-Bit RGB
• LCD Typ: TFT-LCD, transmissiv
• Anzeige-Modus: Normally White
• Betrachtungsrichtung: 6 Uhr (TN)

Basisdaten (table)
Display Size : 7.0 inch
LCD Type : TFT-LCD, Transmissive
Display Mode : Normally White
Resolution : 1024 (RGB) × 600
Active Area : 154.21 × 85.92 mm
Outline Dimensions : 165.0 × 100.0 × 3.5 mm
Pixel Pitch : 0.1506 × 0.1432 mm
Pixel Arrangement : RGB Vertical Stripe
Viewing Direction : 6 O'Clock
Interface : 24-bit RGB
Backlight : White LED

Mechanische Zeichnung
Mechanische Zeichnungen und Maßdiagramme werden für Integrations- und Montagezwecke bereitgestellt, um die Installation in Schaltschänken und Gehäusen zu erleichtern.

Optische Eigenschaften (table)
Resolution : 1024 × 600
Contrast Ratio : 500 : 1
Luminance : 300 cd/m² (typical)
Luminance Uniformity : 80%
Viewing Angle (CR ≥ 10) : 70° / 70° / 50° / 70° (typ.)
Response Time : 25 ms

Betriebsbedingungen (table)
Operating Temperature : -10°C ~ +60°C
Storage Temperature : -20°C ~ +70°C

Eigenschaften / Technische Spezifikationen

• Model: YX07021312416BC
• Display size: 7.0 inch
• Resolution: 1024×600 (RGB)
• Active area: 154.21 × 85.92 mm
• Outline dimensions: 165.0 × 100.0 × 3.5 mm
• Pixel pitch: 0.1506 × 0.1432 mm
• Pixel arrangement: RGB vertical stripe
• LCD type: TFT-LCD, transmissive
• Display mode: Normally White
• Viewing direction: 6 O'Clock (TN)
• Interface: 24-bit RGB
• Backlight: White LED
• Luminance (typical): 300 cd/m²
• Contrast ratio (typical): 500:1
• Viewing angle (CR ≥ 10): 70°/70°/50°/70°
• Response time: 25 ms
• Operating temperature: -10°C to +60°C
• Storage temperature: -20°C to +70°C
• Typische Anwendungen: Industrie-Bedientafeln, HMI-Systeme, Embedded-Displays in Automatisierungsausrüstung
