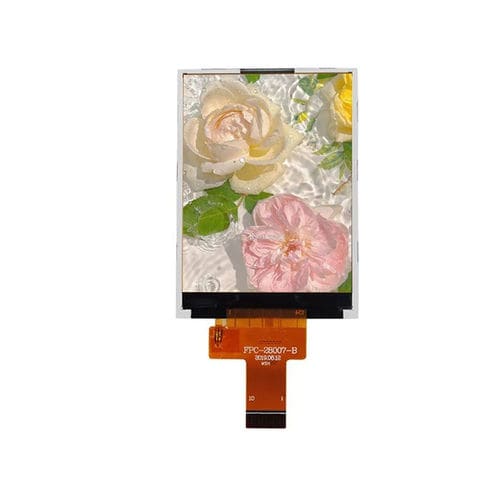

LED-Displaymodul YX28007B

TFT LCDTNFarb

Übersicht
Das YX28007B ist ein 2,8 Zoll TFT-LCD-Modul mit 240×320 Auflösung, a-Si transmissivem TFT-Panel und ST7789V Treiber-IC. Es bietet stabile Helligkeit und klare Bilder für industrielle Bedienfelder, Handheld-Geräte und eingebettete HMI-Systeme. Das Modul verwendet eine 4-Draht-SPI-Schnittstelle und eine Betriebsspannung von 2,8 V zur einfachen Integration in MCU-basierte Plattformen.

Hauptmerkmale

• Anzeigegröße: 2,8 Zoll
• Auflösung: 240 (RGB) × 320
• Treiber-IC: ST7789V
• Schnittstelle: 4‑Draht-SPI
• Hintergrundbeleuchtung: weiße LEDs × 4

Basisdaten
Anzeigegröße: 2,8 Zoll
LCD-Typ: a-Si TFT, positiv transmissiv
Auflösung: 240 (RGB) × 320
Aktive Fläche: 43.20 × 57.60 mm
Abmessungen Gehäuse: 50.00 × 69.20 × 2.45 mm
Pixel Pitch: 0.180 × 0.180 mm
Sichtfeld: TN, 12 O'Clock
Treiber-IC: ST7789V
Schnittstelle: 4‑Draht-SPI
Hintergrundbeleuchtung: weiße LEDs × 4
LCM Eingangsspannung: 2.8 ±0.1 V

Optische Eigenschaften
Kontrastverhältnis: 500 : 1
Farbdeckung: 60%
Leuchtdichte: 300 cd/m²
Gleichmäßigkeit der Leuchtdichte: 80%
Sichtwinkel (CR ≥ 10): 45° (L) / 45° (R) / 50° (U) / 20° (D)
Ansprechzeit: 16 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% RH (60°C)

Technische Spezifikationen

• Modell: YX28007B
• Displaypanel: 2.8" TFT, a-Si, positiv transmissiv
• Auflösung: 240 × 320 (RGB)
• Aktive Fläche: 43.20 × 57.60 mm
• Gehäusemaße: 50.00 × 69.20 × 2.45 mm
• Pixel Pitch: 0.180 × 0.180 mm
• Sichtfeld: TN, 12 O'Clock (optimiert für Frontansicht)
• Treiber-IC: ST7789V
• Schnittstelle: 4‑Draht-SPI (geeignet für MCU-Integration)
• Hintergrundbeleuchtung: 4 × weiße LEDs
• Typische Leuchtdichte: 300 cd/m²
• Kontrastverhältnis: 500:1
• Farbumfang: 60%
• Ansprechzeit: 16 ms
• Sichtwinkel (CR≥10): L45° / R45° / U50° / D20°
• LCM Eingangsspannung: 2.8 ±0.1 V (Betriebsspannung ~2.8V)
• Betriebstemperaturbereich: -20°C bis +70°C
• Lagerungstemperaturbereich: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RH (bei 60°C)
• Typische Anwendungen: industrielle Bedienfelder, Handheld-Geräte, eingebettete HMI-Systeme
