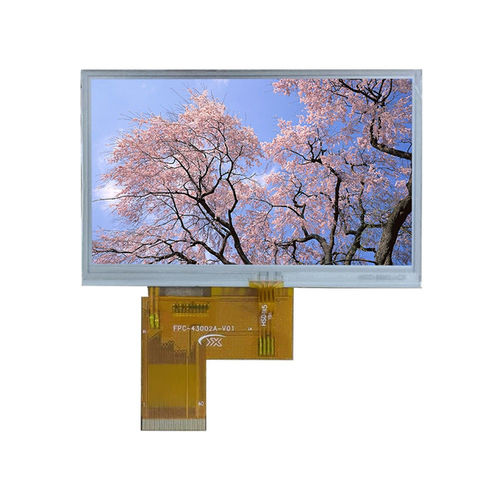

Displaymodul / TFT LCD YX43002 series

IPSFarb480 x 272

Produktübersicht
Das YX43002A ist ein 4,3-Zoll IPS TFT-LCD-Modul mit 480×272 Auflösung und einer 40-poligen RGB-Schnittstelle, entwickelt für industrielle Bedienfelder, medizinische Terminals und embedded HMI-Systeme. Das IPS-Panel und der All-O'Clock-Weitwinkel sorgen für konsistente Farben und gute Lesbarkeit aus jeder Richtung. Der Treiber-IC SC7283A gewährleistet eine stabile RGB-Signalverarbeitung und zuverlässigen Dauerbetrieb. Kompaktes Gehäuse und hohe Leuchtdichte machen das Modul geeignet für Steuerkonsolen, Handgeräte und professionelle Embedded-Anwendungen.

Basisdaten

• Modell: YX43002A
• Displaygröße: 4,3 Zoll
• LCD-Typ: IPS TFT-LCD, transmissiv
• Auflösung: 480 (RGB) × 272
• Aktive Fläche: 95,04 × 53,86 mm
• Außenmaße: 105,5 × 67,2 × 3,0 mm
• Pixelpitch: 0,198 × 0,198 mm
• Betrachtungsrichtung: All-O'Clock
• Treiber-IC: SC7283A
• Schnittstelle: 40-poliges RGB

Mechanische Zeichnung
Mechanische Zeichnungen und Montageabmessungen werden zur Integration und als Referenz für Ausschnitte geliefert, um Einbau und Gehäusedesign zu erleichtern.

Optische Eigenschaften

• Auflösung: 480 × 272
• Kontrast (typ.): 800:1
• Farbumfang (typ.): 60%
• Leuchtdichte (typ.): 550 cd/m²
• Leuchtdichtegleichmäßigkeit (typ.): 80%
• Sichtwinkel (CR ≥ 10): 80° (alle Richtungen)
• Ansprechzeit (typ.): 25 ms

Betriebsbedingungen

• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RH (60°C)

Anwendungen

• Industrielle Bedienfelder
• Medizinische Terminals
• Embedded HMI-Systeme
• Steuerkonsolen und Handgeräte

Technische Merkmale

• Treiber-IC: SC7283A für stabile RGB-Verarbeitung
• 40-polige parallele RGB-Schnittstelle für direkte MCU/FPGA-Anbindung
• Weitwinkel-IPS-Panel (All-O'Clock) für mehrwinkelige Lesbarkeit
• Hohe Leuchtdichte und gute Gleichmäßigkeit für den Innenbereich in Industrieumgebungen
• Kompaktes Format zur Integration in Paneele und tragbare Gehäuse
