Displaymodul / TFT LCD YX35024A
TNFarb320 x 480

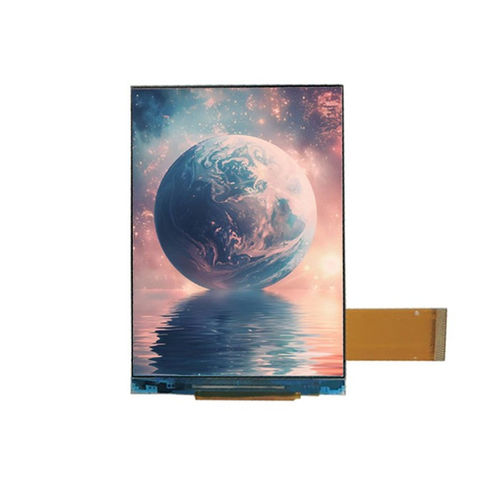

Displaymodul / TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / Farb / 320 x 480
Displaymodul / TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / Farb / 320 x 480
Displaymodul / TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / Farb / 320 x 480 - Bild - 2
Displaymodul / TFT LCD - YX35024A - Shenzhen Yousee Technology Co., Ltd. - TN / Farb / 320 x 480 - Bild - 3
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von Shenzhen Yousee Technology Co., Ltd.

Eigenschaften

Bildschirmtyp
TFT LCD, TN
Typ
Farb
Format
320 x 480
Bildschirmgröße
3,5''
Anwendung
Industrie
Schnittstelle
RGB, MCU
Länge

54,48 mm
(2,145 in)

Breite

84,71 mm
(3,335 in)

Dicke

2,3 mm
(0,091 in)

Betriebstemperatur

Max: 70 °C
(158 °F)

Min: -20 °C
(-4 °F)

Beschreibung

Produktüberblick
Das YX35024A ist ein 3,5-Zoll TFT-LCD-Anzeigemodul mit 320×480 Auflösung und Unterstützung für MCU- und RGB-Dualschnittstellen. Es ist ausgelegt für Industrie-Bedienfelder, Handterminals und embedded HMI-Systeme.
Das Modul verwendet ein transmissives TN-TFT-Panel, optimiert für die Betrachtungsrichtung 12 Uhr, und bietet klare Frontlesbarkeit, stabile Leuchtdichte und zuverlässige Leistung in fest ausgerichteten Anwendungen wie Messgeräten, Bedientafeln und tragbaren Instrumenten.
Der Treiber-IC ILI9488 ermöglicht sowohl MCU-Steuerung als auch schnellen RGB-Videosupport und bietet Systemdesignern flexible Integrationsmöglichkeiten zur Balance von Kosten, Leistung und Komplexität.

Grundlegende Spezifikationen
Displaygröße: 3,5 Zoll
LCD-Typ: TN TFT-LCD, transmissiv
Auflösung: 320 (RGB) × 480
Aktive Fläche: 48,96 × 73,44 mm
Gesamtmaß: 54,48 × 84,71 × 2,30 mm
Pixelpitch: 0,08625 × 0,08625 mm
Betrachtungsrichtung: 12 Uhr
Treiber-IC: ILI9488
Schnittstelle: MCU / RGB

Optische Merkmale
Auflösung: 320 × 480
Kontrastverhältnis: 800 : 1
Farbumfang: 60%
Leuchtdichte: 300 cd/m²
Gleichmäßigkeit der Leuchtdichte: 80%
Blickwinkel (CR ≥ 10): 70° (L/R), 70° (U), 60° (D)
Ansprechzeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Feuchte: ≤ 90% RH (60°C)

Mechanik
Maßblatt und mechanische Zeichnung sind auf der Produktseite für Abmessungen und Montagehinweise verfügbar.

Technische Daten
  • Modell: YX35024A
  • Marke: Yousee
  • Displaygröße: 3,5 Zoll
  • Auflösung: 320 × 480 (RGB)
  • LCD-Typ: TN, transmissiv
  • Treiber-IC: ILI9488
  • Schnittstelle: MCU / RGB
  • Aktive Fläche: 48,96 × 73,44 mm
  • Gesamtmaß: 54,48 × 84,71 × 2,30 mm
  • Pixelpitch: 0,08625 × 0,08625 mm
  • Betrachtungsrichtung: 12 Uhr
  • Kontrastverhältnis: 800 : 1
  • Farbumfang: 60%
  • Leuchtdichte: 300 cd/m²
  • Gleichmäßigkeit der Leuchtdichte: 80%
  • Blickwinkel (CR ≥ 10): 70° (L/R), 70° (U), 60° (D)
  • Ansprechzeit: 25 ms
  • Betriebstemperatur: -20°C ~ +70°C
  • Lagertemperatur: -30°C ~ +80°C
  • Feuchte: ≤ 90% RH (60°C)
