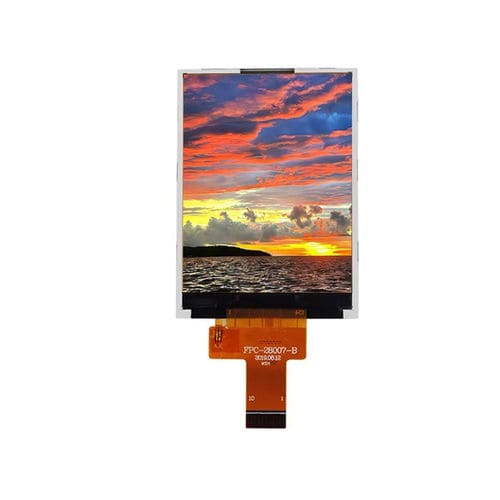

Displaymodul / TFT LCD YX28005A

IPSFarb240 x 320

Produktübersicht
Das YX28005A ist ein 2,8-Zoll IPS transmissives TFT-LCD-Modul mit 240×320 Auflösung, großem Sichtwinkel und stabiler Farbwiedergabe. Angetrieben vom ST7789V-Treiberchip und mit SPI-Schnittstelle ist es für die einfache Integration in HMI-Panels, industrielle Steuerungen und tragbare Geräte ausgelegt und bietet niedrigen Stromverbrauch sowie zuverlässigen Betrieb.

Grundspezifikationen
Displaygröße: 2,8 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Auflösung: 240 (RGB) × 320
Aktive Fläche: 43,20 × 57,60 mm
Gehäusemaße: 50,00 × 69,20 × 2,30 mm
Pixelabstand: 0,180 × 0,180 mm
Betrachtungsrichtung: IPS großer Blickwinkel
Treiber-IC: ST7789V
Schnittstelle: SPI

Mechanische Zeichnung
Mechanische Zeichnungen und Maßbilder werden zur Unterstützung von Montage und Gehäusedesign bereitgestellt. Siehe Produktbilder und Datenblatt für detaillierte Maßansichten.

Optische Eigenschaften
Auflösung: 240 × 320
Kontrastverhältnis: 500 : 1
Farbumfang: 60 %
Leuchtdichte: 300 cd/m²
Leuchtdichtegleichmäßigkeit: 80 %
Blickwinkel (CR ≥ 10): 80° (alle Richtungen)
Ansprechzeit: 16 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Luftfeuchtigkeit: ≤ 90% RF (60°C)

Technische Daten

• Modell: YX28005A
• Displaygröße: 2,8 Zoll
• Auflösung: 240×320 (RGB)
• LCD-Typ: IPS transmissives TFT
• Aktive Fläche: 43,20 × 57,60 mm
• Gehäusemaße: 50,00 × 69,20 × 2,30 mm
• Pixelabstand: 0,180 × 0,180 mm
• Betrachtungsrichtung: IPS großer Blickwinkel
• Treiber-IC: ST7789V
• Schnittstelle: SPI
• Leuchtdichte: 300 cd/m²
• Kontrastverhältnis: 500 : 1
• Farbumfang: 60 %
• Ansprechzeit: 16 ms
• Betriebstemperatur: -20°C ~ +70°C
• Lagertemperatur: -30°C ~ +80°C
• Luftfeuchtigkeit: ≤ 90% RF (60°C)
