LED-Displaymodul YX24010A

TFT LCDTNFarb

Produktübersicht

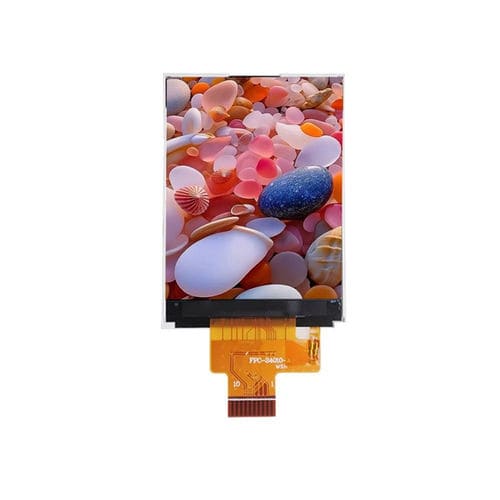

Das YX24010A ist ein 2,4-Zoll-TFT-LCD-Modul mit 240×320 (RGB) Auflösung, a‑Si TFT positiv-transmissivem Panel und integriertem ST7789V-Treiber. Es ist ausgelegt für kompakte Embedded- und Handheld-Anwendungen, MCU-basierte Systeme, tragbare Messgeräte und industrielle Steuerungsprodukte, die ein kleines Grafikdisplay benötigen.

Hauptmerkmale

• Displaygröße: 2,4 Zoll
• Auflösung: 240 (RGB) × 320
• LCD-Typ: a-Si TFT, positiv-transmissiv
• Treiber-IC: ST7789V
• Schnittstelle: SPI
• Blickrichtung: TN, 12 Uhr
• Hintergrundbeleuchtung: 4 × weiße LEDs
• LCM-Eingangsspannung: 2,8 ±0,1 V

Technische Daten

• Modell: YX24010A
• Aktiver Bereich: 36,72 × 48,96 mm
• Außenmaße: 42,72 × 60,26 × 2,45 mm
• Pixelpitch: 0,153 × 0,153 mm
• Typische Leuchtdichte: 250 cd/m²
• Kontrastverhältnis (typ): 500:1
• Farbumfang (typ): 60%
• Ansprechzeit (typ): 16 ms

Optische und mechanische Daten

• Sichtwinkel (CR≥10) (typ): L45° / R45° / U45° / D20°
• Auflösung: 240 × 320
• Hintergrundbeleuchtungsaufbau: 4 × weiße LEDs

Betriebsbedingungen

• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RH (60°C)

Mechanische Zeichnung
Mechanische Zeichnung verfügbar für Montage- und Abmessungsreferenz; siehe Zeichnung für Anschluss- und Befestigungslochpositionen.
