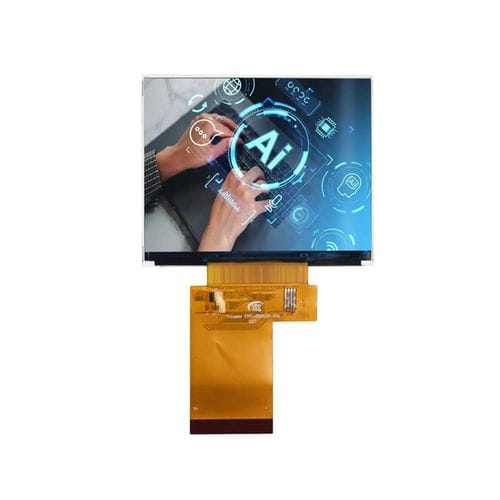

Displaymodul / TFT LCD YX32005B

TNFarb240 x 320

Beschreibung Das YX32005B ist ein 3,2-Zoll TFT-LCD-Modul mit 240×320 Auflösung, a-Si positiv-transmissivem TFT und dem Treiber-IC ST7789V. Es bietet stabile Helligkeit und klare Bilddarstellung und eignet sich für Industriebedienfelder, Handterminals und integrierte HMI-Systeme.

Hauptmerkmale

• Anzeigegröße: 3,2 Zoll
• Auflösung: 240 (RGB) × 320
• Treiber-IC: ST7789V
• Schnittstelle: 4-Draht SPI
• LCD-Typ: a-Si TFT, positiv-transmissiv
• Blickrichtung: TN, 12 Uhr (für Frontansicht optimiert)

GrundspezifikationenAnzeigegröße: 3,2 Zoll
LCD-Typ: a-Si TFT, positiv-transmissiv
Auflösung: 240 (RGB) × 320
Aktive Fläche: 48,60 × 64,80 mm
Außenmaße: 53,60 × 76,00 × 2,45 mm
Pixelabstand: 0,2025 × 0,2025 mm
Blickrichtung: TN, 12 Uhr
Treiber-IC: ST7789V
Schnittstelle: 4-Draht SPI

Optische EigenschaftenAuflösung: 240 × 320
Kontrastverhältnis: 500 : 1
Farbraum: 60%
Leuchtdichte-Uniformität: 80%
Sichtwinkel (CR ≥ 10): 45° (L) / 45° (R) / 45° (U) / 20° (D)
Ansprechzeit: 16 ms

BetriebsbedingungenBetriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% RH (60°C)

Technische Daten

• Modell: YX32005B
• Anzeigegröße: 3,2 Zoll
• Auflösung: 240 (RGB) × 320 Pixel
• Aktive Fläche: 48,60 × 64,80 mm
• Außenmaße: 53,60 × 76,00 × 2,45 mm
• Pixelabstand: 0,2025 × 0,2025 mm
• LCD-Typ: a-Si TFT, positiv-transmissiv
• Blickrichtung: TN, 12 Uhr (für Frontansicht optimiert)
• Treiber-IC: ST7789V
• Schnittstelle: 4-Draht SPI
• Kontrastverhältnis: 500:1
• Farbraum: 60%
• Leuchtdichte-Uniformität: 80%
• Sichtwinkel (CR ≥ 10): L45° / R45° / U45° / D20°
• Ansprechzeit: 16 ms
• Betriebstemperaturbereich: -20°C bis +70°C
• Lagerungstemperaturbereich: -30°C bis +80°C
• Max. Luftfeuchte (Lagerung): ≤ 90% RH (60°C)
• Empfohlene Anwendungen: Industriebedienfelder, Handterminals, integrierte HMI-Systeme
