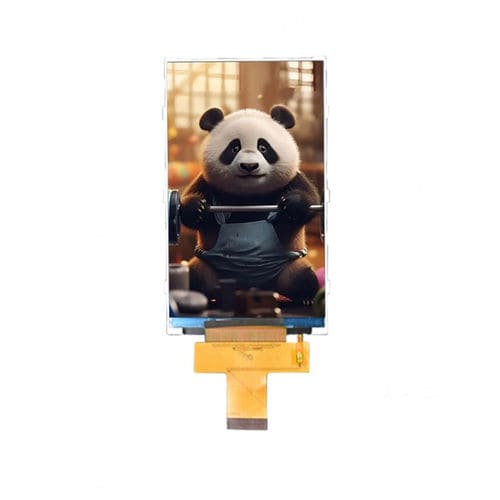

Displaymodul / TFT LCD YX43022A

IPSFarb800 x 480

Produktübersicht
Das YX43022A (Yousee) ist ein 4,3" IPS-TFT-LCD-Anzeigemodul mit 800×480 (WVGA) Auflösung und LVDS-Schnittstelle, entwickelt für industrielle Steuerungen, Embedded-Terminals, medizinische Geräte und professionelle HMI-Anwendungen. IPS-Technologie und der All-O'Clock-Weitwinkel gewährleisten gleichbleibende Farbwiedergabe und stabile Bildqualität aus allen Betrachtungsrichtungen. Der Treiber-IC ST7262 ermöglicht zuverlässige LVDS-Signalübertragung für hochgeschwindigkeits- und rauscharme Datenübertragung. Das kompakte 4,3" Format und 500 cd/m² Leuchtdichte machen das Modul geeignet für Innen- und teilweise Outdoor-Geräte mit hohen Anforderungen an Sichtbarkeit und Darstellungsqualität.

Grundspezifikationen
Position — Spezifikation
Displaygröße — 4,3 Zoll
LCD-Typ — IPS TFT-LCD, transmissiv
Auflösung — 800 (RGB) × 480
Aktive Fläche — 95.04 × 53.86 mm
Gehäusemaße — 105.4 × 67.15 × 3.0 mm
Pixelabstand — 0.1926 × 0.1926 mm
Betrachtungsrichtung — All-O’Clock
Driver IC — ST7262
Schnittstelle — LVDS

Mechanische Zeichnung
Mechanische Zeichnungen und Maßbilder werden zur Montage- und Integrationsreferenz bereitgestellt.

Optische Eigenschaften
Parameter — Typisch
Auflösung — 800 × 480
Kontrastverhältnis — 800 : 1
Farbraum — 60%
Leuchtdichte — 500 cd/m²
Leuchtdichte-Gleichmäßigkeit — 80%
Betrachtungswinkel (CR ≥ 10) — 80° (alle Richtungen)
Ansprechzeit — 25 ms

Betriebsbedingungen
Position — Bereich
Betriebstemperatur — -20°C ~ +70°C
Lagerungstemperatur — -30°C ~ +80°C
Feuchtigkeit — ≤ 90% rF (60°C)

Technische Daten

• Modell: YX43022A
• Displaygröße: 4,3 Zoll
• Auflösung: 800 (RGB) × 480 (WVGA)
• LCD-Typ: IPS TFT-LCD, transmissiv
• Schnittstelle: LVDS
• Driver IC: ST7262
• Aktive Fläche: 95.04 × 53.86 mm
• Gehäusemaße: 105.4 × 67.15 × 3.0 mm
• Pixelabstand: 0.1926 × 0.1926 mm
• Kontrastverhältnis: 800:1
• Farbraum: 60%
• Leuchtdichte: 500 cd/m²
• Leuchtdichte-Gleichmäßigkeit: 80%
• Betrachtungswinkel: All-O’Clock, 80° (alle Richtungen)
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C ~ +70°C
• Lagerungstemperatur: -30°C ~ +80°C
• Feuchtigkeit: ≤ 90% rF (60°C)
