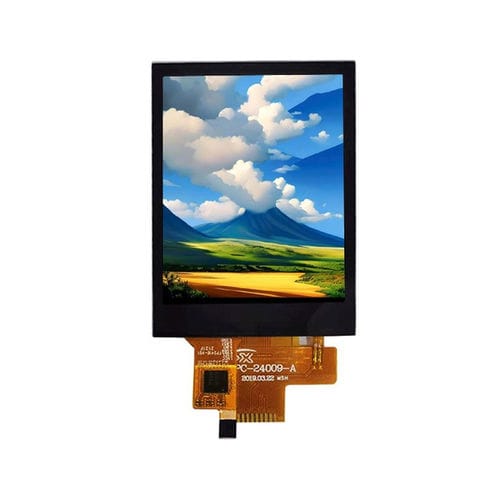

Displaymodul / TFT LCD YX24009A

IPSFarb240 x 320

Produktübersicht
Das YX24009A ist ein 2,4-Zoll IPS-transmissives TFT-LCD-Modul mit 240×320 Auflösung, großem Betrachtungswinkel und stabiler Farbdarstellung. Es verwendet den Treiber ST7789V und eine SPI-Schnittstelle zur einfachen Integration in MCU-basierte und eingebettete Systeme. Das Modul eignet sich für HMI, Handgeräte, tragbare Messgeräte, medizinische Geräte, Industriecontroller und Smart-Terminals.

Hauptspezifikationen

• Modell: YX24009A
• Marke: Yousee
• Anzeigegröße: 2,4 Zoll (aktive Fläche: 36,72 × 48,96 mm)
• Auflösung: 240 (RGB) × 320
• LCD-Typ: IPS TFT-LCD, transmissiv
• Driver IC: ST7789V
• Schnittstelle: SPI
• Außenmaße: 42,72 × 60,26 × 2,45 mm
• Pixelpitch: 0,153 × 0,153 mm
• Hintergrundbeleuchtung: 4 × weiße LED
• LCM Eingangsspannung: 2,8 ±0,1 V

Optische Eigenschaften

• Kontrastverhältnis: 800:1
• Farbraum: 70%
• Helligkeit: 250 cd/m²
• Helligkeitsgleichmäßigkeit: 80%
• Blickwinkel (CR ≥ 10): 80° (alle Richtungen)
• Reaktionszeit: 16 ms

Mechanisch und Umwelt

• Abmessungen: 42,72 × 60,26 × 2,45 mm
• Aktive Fläche: 36,72 × 48,96 mm
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% rF (60°C)

Anwendungen

• Human‑Machine Interfaces (HMI) und Handgeräte
• Tragbare Messgeräte
• Medizinische Geräte
• Industriecontroller
• Smart‑Terminals
