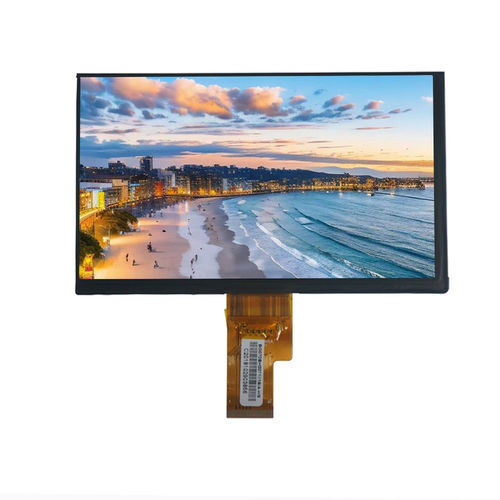

Displaymodul / TFT LCD YX07022542716H series

IPSFarb1024 x 600

Produktübersicht
Das YX07022542716HB ist ein 7,0-Zoll IPS TFT-LCD-Anzeigemodul mit einer Auflösung von 1024×600 (WSVGA) und einer LVDS-Schnittstelle, entwickelt für industrielle Steuerungen, HMI-Panels, Embedded-Geräte und professionelle Anzeigeanwendungen. Durch die IPS-Technologie und den All-O'Clock-Weitwinkel bietet das Display gleichmäßige Farbwiedergabe, stabilen Kontrast und gute Sichtbarkeit aus allen Richtungen. Die LVDS-Schnittstelle gewährleistet stabile Signalübertragung und hohe Störsicherheit, geeignet für den Dauerbetrieb in industriellen und Embedded-Umgebungen. Das Standard-7-Zoll-Format ermöglicht eine einfache mechanische Integration in bestehende Systemdesigns.

Hauptmerkmale

• Displaygröße: 7,0 Zoll
• Auflösung: 1024 (RGB) × 600 (WSVGA)
• IPS TFT-LCD, transmissiver Typ für große Sichtwinkel und stabile Farben
• All-O'Clock Betrachtungsrichtung (weites Sichtfeld)
• Anzeige-Modus: Normally Black
• LVDS-Schnittstelle für stabile Signalübertragung und Störsicherheit
• Weißes LED-Hintergrundlicht
• Entwickelt für industrielle HMI, Embedded-Systeme und professionelle Displays

Basisdaten
Displaygröße: 7,0 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Anzeigemodus: Normally Black
Auflösung: 1024 (RGB) × 600
Aktive Fläche: 154,21 × 85,92 mm
Außenmaße: 164,9 × 100,0 × 2,8 mm
Pixelpitch: 0,1926 × 0,1926 mm
Betrachtungsrichtung: All-O'Clock (IPS)
Schnittstelle: LVDS
Hintergrundbeleuchtung: Weiße LED

Mechanische Zeichnung
Mechanische Zeichnungen und Maßbilder werden zur Integrations- und Montagehilfe bereitgestellt (Maßbilder auf der Produktseite verfügbar).

Optische Eigenschaften
Auflösung: 1024 × 600
Kontrastverhältnis: 800 : 1
Farbabdeckung: 60%
Leuchtdichte: 300 cd/m²
Leuchtdichtegleichmäßigkeit: 80%
Betrachtungswinkel (CR ≥ 10): 80° (alle Richtungen)
Ansprechzeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% rF (60°C)

Verfügbare Varianten

• YX07022542716HB (Basis)
• YX07022542716HBCT2 (Variante)
• YX07022542716HBRT (Variante)

Technische Daten

• Modellfamilie: YX0702 Serie
• Bildschirmgröße: 7,0 Zoll
• Auflösung: 1024×600 (WSVGA)
• Paneltyp: IPS TFT-LCD (transmissiv)
• Schnittstelle: LVDS
• Hintergrundbeleuchtung: Weiße LED
• Aktive Fläche: 154,21 × 85,92 mm
• Außenmaße: 164,9 × 100,0 × 2,8 mm
• Pixelpitch: 0,1926 × 0,1926 mm
• Betrachtungsrichtung: All-O'Clock
• Kontrastverhältnis: 800:1
• Leuchtdichte: 300 cd/m²
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% rF (60°C)
