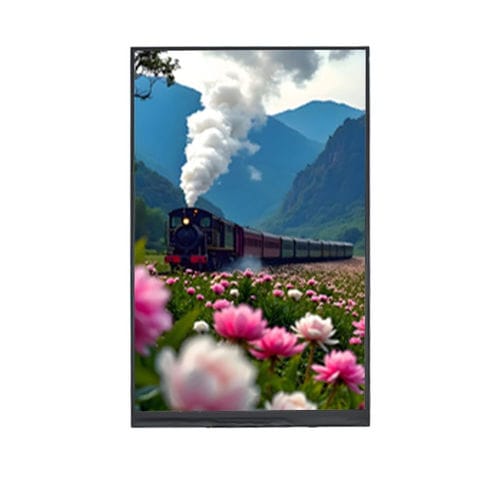

Displaymodul / TFT LCD YX08017482717NA

TNFarb1024 x 768

Übersicht
Das YX08017482717NA ist ein 8,0-Zoll TFT-LCD-Modul von Yousee mit einer Auflösung von 1024×768 (XGA) und einem LVDS-Interface. Es ist vorgesehen für industrielle Steuerungssysteme, HMI-Panels, medizinische Geräte und Embedded-Anwendungen, die eine stabile Signalübertragung und vorhersehbare Langzeitleistung benötigen. Die XGA-Auflösung bietet ausgeglichene Bildschirmproportionen und klare Details für Datenvisualisierung und grafische Benutzeroberflächen, während LVDS eine hohe Signalintegrität in störbehafteten Umgebungen sicherstellt.

Hauptmerkmale

• Anzeigegröße: 8,0 Zoll
• Auflösung: 1024 (RGB) × 768 (XGA)
• Schnittstelle: LVDS
• LCD-Typ: TFT-LCD, transmissiv
• Anzeigemodus: Normally Black
• Betrachtungsrichtung: 6 Uhr (TN)
• Hintergrundbeleuchtung: weiße LED

Technische Spezifikationen

• Produktcode: YX08017482717NA
• Marke: Yousee
• Aktive Fläche: 162,05 × 121,54 mm
• Außenmaße: 170,60 × 136,40 × 3,80 mm
• Pixelpitch: 0,15825 × 0,15825 mm
• Pixelanordnung: RGB vertikale Streifen
• Kontrastverhältnis (typ.): 700 : 1
• Leuchtdichte (typ.): 300 cd/m²
• Leuchtdichtegleichmäßigkeit: 80%
• Betrachtungswinkel (CR ≥ 10): 70° / 70° / 60° / 70°
• Ansprechzeit (typ.): 25 ms
• Betriebstemperatur: -10°C ~ +60°C
• Lagerungstemperatur: -20°C ~ +70°C

Optische Eigenschaften
Das Modul liefert XGA-Auflösung mit einem typischen Kontrastverhältnis von 700:1 und einer typischen Leuchtdichte von 300 cd/m². Betrachtungswinkel und Gleichmäßigkeit sind für die Integration in feste Installationen und Bedientafeln spezifiziert.

Betriebsbedingungen
Ausgelegt für Standard-Industrieumgebungen: Betrieb -10°C bis +60°C, Lagerung -20°C bis +70°C. Herstellerangaben für thermisches Derating und Lebensdauer der Hintergrundbeleuchtung bei Dauerbetrieb beachten.

Mechanik & Integration
Außenmaße und mechanische Zeichnungen werden zur Referenz für Einbauschnitte und Befestigung bereitgestellt. Das flache Profil von 3,80 mm ist für Embedded-Gehäuse und platzbeschränkte Schaltschränke geeignet.

Anwendungen

• Industrielle Steuerungs- und Automatisierungspanels
• HMI- und Bedienerschnittstellen
• Medizinische Geräte mit integriertem Display
• Embedded-Systeme und Messtechnik
