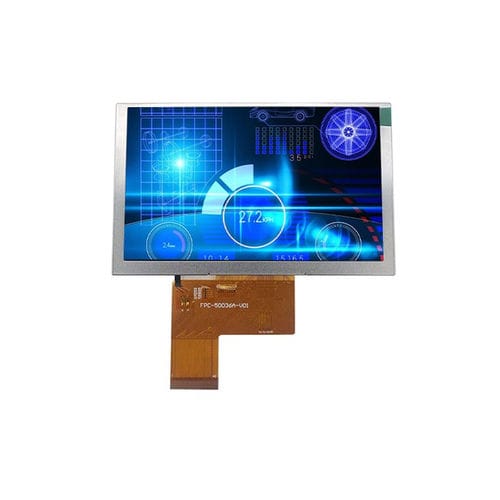

Displaymodul / TFT LCD YX50036A

IPSFarb800 x 480

Übersicht
Der YX50036A von Yousee ist ein 5,0 Zoll IPS TFT-LCD-Modul mit 800×480 (WVGA) Auflösung und einer 24-Bit RGB-Schnittstelle. Entwickelt für Industrie-Bedienpanels, eingebettete HMI-Systeme und professionelle Geräte liefert das IPS-Panel mit All-O'Clock-Weitwinkel eine gleichmäßige Farbwiedergabe, stabilen Kontrast und gute Lesbarkeit aus verschiedenen Blickrichtungen. Der Treiber-IC ST7262A sorgt für zuverlässige RGB-Signalverarbeitung und stabile Leistung im Dauerbetrieb. Das kompakte WVGA-Format bietet ein ausgewogenes Verhältnis von Displaygröße, Schärfe und Systemkompatibilität für Automatisierungs- und Embedded-Anwendungen.

Hauptspezifikationen

• Modell: YX50036A
• Displaygröße: 5,0 Zoll
• LCD-Typ: IPS TFT-LCD, transmissiv
• Auflösung: 800 (RGB) × 480 (WVGA)
• Aktive Fläche: 108,0 × 64,8 mm
• Außenmaße: 120,7 × 75,8 × 3,0 mm
• Pixelpitch: 0,135 × 0,135 mm
• Schnittstelle: 24-Bit RGB
• Treiber-IC: ST7262A
• Blickrichtung: All-O'Clock (IPS)

Optische Eigenschaften

• Auflösung (typ.): 800 × 480
• Kontrastverhältnis (typ.): 600:1
• Farbraum (typ.): 60%
• Leuchtdichte (typ.): 300 cd/m²
• Leuchtdichte-Uniformität (typ.): 80%
• Blickwinkel (CR ≥ 10): 80° (alle Richtungen)
• Ansprechzeit (typ.): 25 ms

Betriebsbedingungen

• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RH (60°C)

Vorgesehene Anwendungen

• Industrielle Bedienpanels
• Eingebettete HMI-Systeme
• Automatisierungsterminals
• Handgeführte Messgeräte und professionelle Ausrüstung

Technische Daten

• Treiber-IC: ST7262A
• Pixelpitch: 0,135 × 0,135 mm
• Aktive Fläche: 108,0 × 64,8 mm
• Abmessungen: 120,7 × 75,8 × 3,0 mm
• Kontrastverhältnis: 600:1
• Leuchtdichte: 300 cd/m² (typ.)
• Farbraum: 60%
• Ansprechzeit: 25 ms
• Schnittstelle: 24-Bit RGB
