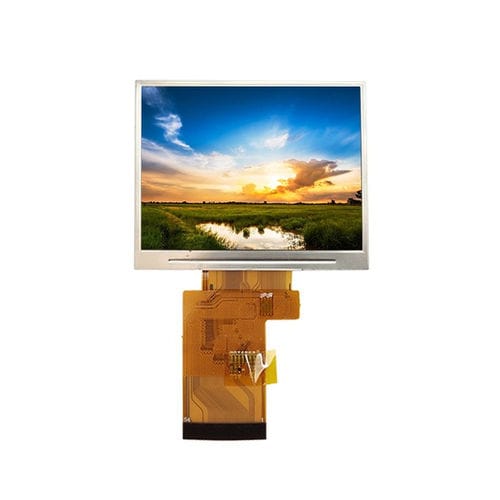

Displaymodul / TFT LCD YX35033 series

IPSFarb320 x 240

Produktübersicht
Das YX35033A ist ein 3,5-Zoll TFT-LCD-Modul mit 320×240 Auflösung und einer 24-bit RGB-Schnittstelle, ausgelegt für Industrie-Bedienfelder, tragbare Geräte und Embedded-Systeme. Angetrieben vom Treiber-IC ST7272 bietet es weite Betrachtungswinkel und stabile Bildqualität für Mehrpositionsanzeigen.

Hauptmerkmale

• Displaygröße: 3,5 Zoll
• Auflösung: 320 (RGB) × 240
• Schnittstelle: 24-bit RGB
• Driver IC: ST7272
• Anwendungen: Industrie-Bedienfelder, tragbare Geräte, Embedded-Systeme, Bedienkonsolen, Messgeräte
• Weite Betrachtungswinkel mit konsistenter Sichtbarkeit

Grundlegende Spezifikationen (Auszug)
Displaygröße: 3,5 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 320 (RGB) × 240
Aktive Fläche: 70.08 × 52.56 mm
Außenmaße: 76.9 × 63.9 × 3.1 mm
Pixel Pitch: 0.219 × 0.219 mm
Blickrichtung: All-O'Clock (weite Blickrichtung / IPS)
Driver IC: ST7272
Schnittstelle: 24-bit RGB

Optische Eigenschaften (Auszug)
Kontrastverhältnis: 500 : 1
Farbumfang: 60%
Helligkeit: 350 cd/m²
Helligkeitsgleichmäßigkeit: 60%
Blickwinkel (CR ≥ 10): 70°–80° (alle Richtungen)
Ansprechzeit: 16 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% RF (60°C)

Modellvarianten / Verwandte Bezeichnungen

• YX35033A
• YX35033ACT
• YX35033ART

Technische Spezifikationen (Zusammenfassung)

• Displaygröße: 3,5 Zoll
• Auflösung: 320×240 (RGB)
• LCD-Typ: TFT-LCD, transmissiv
• Aktive Fläche: 70.08 × 52.56 mm
• Außenmaße: 76.9 × 63.9 × 3.1 mm
• Pixel Pitch: 0.219 × 0.219 mm
• Blickrichtung: All-O'Clock / IPS
• Driver IC: ST7272
• Schnittstelle: 24-bit RGB
• Kontrastverhältnis: 500:1
• Farbumfang: 60%
• Helligkeit: 350 cd/m²
• Helligkeitsgleichmäßigkeit: 60%
• Blickwinkel (CR ≥ 10): 70°–80° (alle Richtungen)
• Ansprechzeit: 16 ms
• Betriebstemperatur: -20°C ~ +70°C
• Lagerungstemperatur: -30°C ~ +80°C
• Feuchtigkeit: ≤ 90% RF (60°C)
