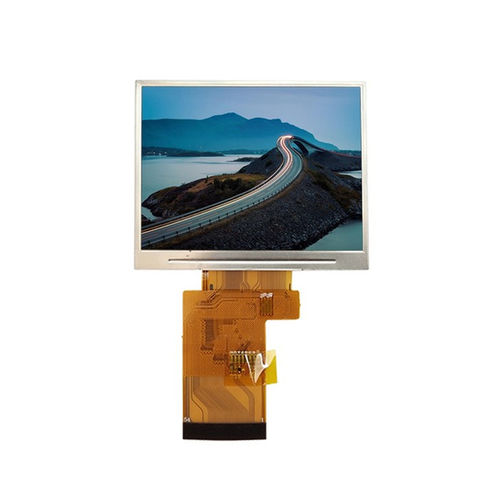

Displaymodul / TFT LCD YX35014A

TNFarb320 x 480

Produktübersicht
Das YX35014A ist ein 3,5-Zoll TFT-LCD-Anzeigemodul mit einer Auflösung von 320×480, a‑Si transmissiver TFT-Technologie und dem Treiber-IC ST7796S. Es bietet stabile Helligkeit, klare Grafiken und zuverlässigen Betrieb und eignet sich für Industrie-Steuerpulte, Handgeräte und eingebettete HMI-Systeme. Mit seiner SPI-Schnittstelle und der auf 12-Uhr optimierten TN-Betrachtungsrichtung ist das YX35014A für Frontansichten ausgelegt und behält dabei eine kompakte mechanische Bauform bei.

Grundspezifikationen
Anzeigengröße: 3,5 Zoll
LCD-Typ: a‑Si TFT, positiv transmissiv
Auflösung: 320 (RGB) × 480
Aktiver Bereich: 48,96 × 73,44 mm
Außenmaße: 54,5 × 84,0 × 3,05 mm
Pixelpitch: 0,153 × 0,153 mm
Sichtbereich: TN, 12 Uhr
Treiber-IC: ST7796S
Schnittstelle: SPI

Mechanische Zeichnung
Die mechanische Zeichnung ist auf der Produktseite verfügbar (Bild zeigt Umriss und Abmessungen).

Optische Eigenschaften
Auflösung: 320 × 480
Kontrastverhältnis: 500 : 1
Farbumfang: 60%
Helligkeitsgleichmäßigkeit: 80%
Sichtwinkel (CR ≥ 10): 60° (L) / 60° (R) / 60° (U) / 40° (D)
Ansprechzeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagerungstemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% rF (60°C)

Technische Daten / Spezifikationen

• Modell: YX35014A
• Anzeigengröße: 3,5 Zoll
• Auflösung: 320×480 (RGB)
• LCD-Typ: a‑Si TFT, positiv transmissiv
• Aktiver Bereich: 48,96 × 73,44 mm
• Außenmaße: 54,5 × 84,0 × 3,05 mm
• Pixelpitch: 0,153 × 0,153 mm
• Sichtbereich: TN, 12 Uhr (optimiert für Frontansicht)
• Treiber-IC: ST7796S
• Schnittstelle: SPI
• Kontrastverhältnis: 500:1
• Farbumfang: 60%
• Helligkeitsgleichmäßigkeit: 80%
• Sichtwinkel (CR ≥ 10): L60° / R60° / U60° / D40°
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% rF (60°C)
