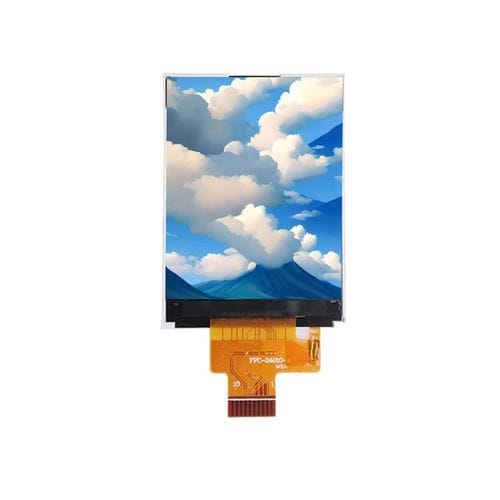

Displaymodul / TFT LCD YX24058A

Farbhochauflösend480 x 640

Übersicht
Das YX24058A ist ein 2,4-Zoll MIPI DSI TFT-LCD-Modul von Yousee mit einer RGB-Auflösung von 480×640 und All O’Clock-Weitwinkel. Angetrieben vom Treiber-IC ST7701S unterstützt es Hochgeschwindigkeitsdatenübertragung für Linux-, Android- und leistungsstarke Embedded-Plattformen. Das schlanke, kompakte Gehäuse und die hohe Pixeldichte erleichtern die Integration in tragbare Messgeräte, intelligente Steuerungen, POS-Terminals und medizinische Geräte mit begrenztem Einbauplatz.

Grundspezifikationen
Displaygröße: 2,4 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 480 (RGB) × 640
Aktive Fläche: 36,72 × 48,96 mm
Außenmaße: 41,72 × 60,26 × 2,15 mm
Pixelabstand: 0,0765 × 0,0765 mm
Blickrichtung: All O’Clock
Treiber-IC: ST7701S
Schnittstelle: MIPI DSI

Betriebsbedingungen
Betriebstemperatur: -20°C ~ +70°C
Lagertemperatur: -30°C ~ +80°C
Feuchtigkeit: ≤ 90% rF (60°C)

Mechanische Zeichnung
Eine mechanische Zeichnung und Konturbild sind auf der Produktseite verfügbar zur Unterstützung bei Integration und Montage.

Technische Daten

• Modell: YX24058A
• Displaygröße: 2,4 Zoll
• Auflösung: 480×640 (RGB)
• LCD-Typ: TFT-LCD, transmissiv
• Aktive Fläche: 36,72 × 48,96 mm
• Außenmaße: 41,72 × 60,26 × 2,15 mm
• Pixelabstand: 0,0765 × 0,0765 mm
• Blickrichtung: All O’Clock (weiter Betrachtungswinkel)
• Treiber-IC: ST7701S
• Schnittstelle: MIPI DSI
• Typische Anwendungen: tragbare Instrumente, intelligente Steuerungen, POS-Terminals, medizinische Geräte
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% rF (60°C)
