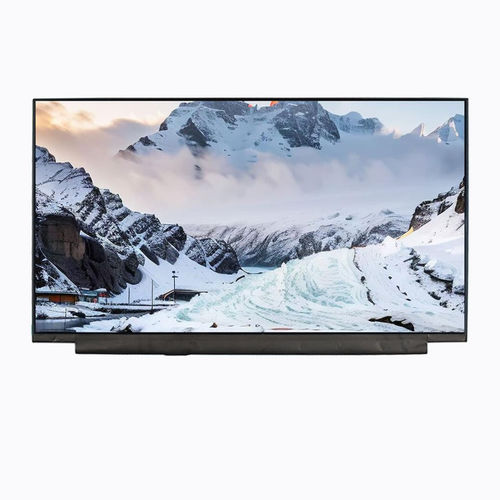

Displaymodul / TFT LCD YX21520376811FA-LP8

IPSFarb1920 x 1080

Produktübersicht
Das YX21520376811FA-LP8 von Yousee ist ein 21,5-Zoll IPS TFT-LCD-Anzeigemodul mit 1920×1080 (Full HD) Auflösung und LVDS-Schnittstelle. Entwickelt für industrielle Monitore, HMI-Panels, Embedded-Display-Plattformen und professionelle Visualisierungslösungen, die große Bildschirme, weite Blickwinkel und zuverlässigen Langzeitbetrieb benötigen.

Hauptmerkmale

• 21,5" Full HD (1920×1080) IPS TFT-LCD, transmissiv
• All-O'Clock Blickrichtung (weite Blickwinkel mit gleichbleibender Helligkeit und Farbwiedergabe)
• LVDS-Schnittstelle für robuste Signalübertragung und hohe Störfestigkeit in industriellen Umgebungen
• Weißes LED-Hintergrundlicht
• Display-Modus Normally Black; Pixelanordnung: RGB Vertikalstreifen

Grundspezifikationen (Tabelle)
Displaygröße: 21,5 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Display-Modus: Normally Black
Auflösung: 1920 (RGB) × 1080
Aktive Fläche: 476,06 × 267,79 mm
Außenmaße: 495,60 × 292,20 × 11,50 mm
Pixelpitch: 0,24825 × 0,24825 mm
Pixelanordnung: RGB Vertikalstreifen
Blickrichtung: All-O'Clock (IPS)
Schnittstelle: LVDS
Hintergrundbeleuchtung: Weißes LED

Optische Eigenschaften (Tabelle)
Auflösung (typ.): 1920 × 1080
Kontrastverhältnis (typ.): 1000 : 1
Farbumfang (typ.): 72% NTSC
Leuchtdichte (typ.): 250 cd/m²
Leuchtdichtegleichmäßigkeit (typ.): 80%
Blickwinkel (CR ≥ 10): 85° / 85° / 85° / 85°
Reaktionszeit (typ.): 30 ms

Betriebsbedingungen (Tabelle)
Betriebstemperatur: 0°C ~ +50°C
Lagerungstemperatur: -20°C ~ +60°C

Mechanische Zeichnung
Außenmaße und mechanische Zeichnung werden zur Integrations- und Montageplanung bereitgestellt: Außenmaß 495,60 × 292,20 × 11,50 mm; aktive Fläche 476,06 × 267,79 mm.

Anwendungshinweise

• Geeignet für industrielle Monitore, HMI, Embedded-Plattformen und professionelle Visualisierungssysteme.
• Die LVDS-Schnittstelle wird in elektrisch störungsbehafteten Industrieumgebungen empfohlen wegen ihrer stabilen Signalübertragung und Störfestigkeit.
• IPS-Technologie liefert stabilen Kontrast und präzise Farben über weite Blickwinkel — geeignet für Bedienpulte und Leitstände.

Technische Daten

• Modell: YX21520376811FA-LP8
• Marke: Yousee
• Displaygröße: 21,5 Zoll
• Auflösung: 1920 (RGB) × 1080 (Full HD)
• LCD-Typ: IPS TFT-LCD, transmissiv
• Display-Modus: Normally Black
• Blickrichtung: All-O'Clock (IPS)
• Schnittstelle: LVDS
• Aktive Fläche: 476,06 × 267,79 mm
• Außenmaße: 495,60 × 292,20 × 11,50 mm
• Pixelpitch: 0,24825 × 0,24825 mm
• Pixelanordnung: RGB Vertikalstreifen
• Hintergrundbeleuchtung: Weißes LED
• Kontrastverhältnis: 1000 : 1 (typ.)
• Farbumfang: 72% NTSC (typ.)
• Leuchtdichte: 250 cd/m² (typ.)
• Leuchtdichtegleichmäßigkeit: 80% (typ.)
• Blickwinkel (CR ≥ 10): 85° / 85° / 85° / 85°
• Reaktionszeit: 30 ms (typ.)
• Betriebstemperatur: 0°C ~ +50°C
• Lagerungstemperatur: -20°C ~ +60°C
