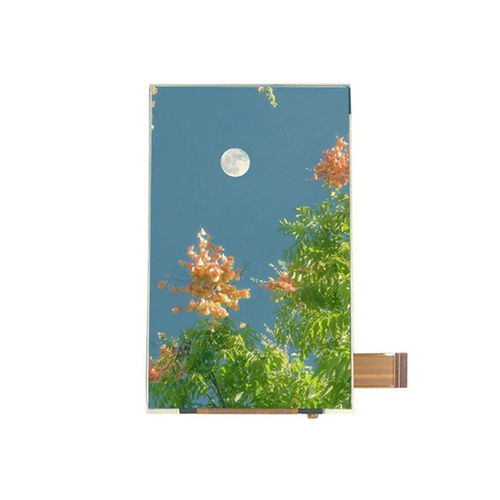

Displaymodul / TFT LCD YX39710B

IPSmit TouchscreenFarb

Produktübersicht
Das Yousee YX39710B ist ein 3,97-Zoll IPS TFT-LCD-Anzeigemodul mit 480×800 (WVGA) Auflösung und einer 2‑lane MIPI DSI Schnittstelle. Es wurde für industrielle HMI, medizinische Geräte, Smart-Terminals und Embedded-Linux/Android-Plattformen entwickelt und bietet weite Betrachtungswinkel, konstante Farbwiedergabe und ein schlankes Gehäuse für kompakte Geräte.

Hauptmerkmale

• Displaygröße: 3,97 Zoll
• Auflösung: 480 (RGB) × 800 (WVGA)
• Paneltyp: IPS TFT-LCD, transmissiv
• Schnittstelle: 2‑lane MIPI DSI
• Driver IC: ILI9806E
• Betrachtung: All-O'Clock großer Blickwinkel (IPS)
• Gehäusedicke: 2,20 mm
• Hohe Pixeldichte; Touchscreen-fähig

Basisdaten (Tabelle)
Displaygröße: 3,97 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Auflösung: 480 (RGB) × 800
Aktive Fläche: 51,84 × 86,40 mm
Außenmaße: 57,14 × 96,85 × 2,20 mm
Pixelpitch: 0,108 × 0,108 mm
Betrachtungsrichtung: All-O’Clock
Driver IC: ILI9806E
Schnittstelle: 2‑lane MIPI DSI

Optische Eigenschaften (Tabelle)
Auflösung (typ.): 480 × 800
Kontrastverhältnis (typ.): 800 : 1
Farbabdeckung (typ.): 60%
Leuchtdichte (typ.): 350 cd/m²
Leuchtdichtegleichmäßigkeit (typ.): 80%
Blickwinkel (CR ≥ 10): 80° (alle Richtungen)
Reaktionszeit (typ.): 25 ms

Betriebsbedingungen (Tabelle)
Betriebstemperatur: -20°C bis +70°C
Lagertemperatur: -30°C bis +80°C
Feuchtigkeit: ≤ 90% RH (60°C)

Anwendungen

• Industrielle HMI
• Medizinische Geräte
• Smart-Terminals
• Embedded Linux- oder Android-Plattformen

Technische Daten

• Modell: YX39710B
• Displaygröße: 3,97 Zoll
• Auflösung: 480×800 (RGB)
• Panel: IPS TFT, transmissiv
• Schnittstelle: 2‑lane MIPI DSI
• Driver IC: ILI9806E
• Aktive Fläche: 51,84 × 86,40 mm
• Außenmaße: 57,14 × 96,85 × 2,20 mm
• Pixelpitch: 0,108 × 0,108 mm
• Typische Leuchtdichte: 350 cd/m²
• Kontrastverhältnis: 800:1
• Betrachtung: All-O'Clock großer Blickwinkel (IPS)
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RH (60°C)
