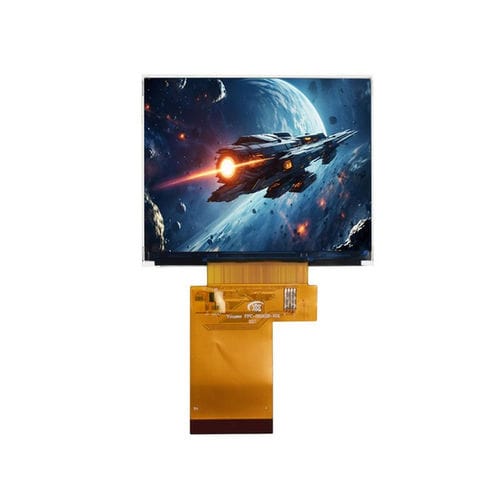

Displaymodul / TFT LCD YX35012A

Farb640 x 4803,5''

Produktübersicht
Das YX35012A ist ein 3,5-Zoll transmissives TFT-LCD-Anzeigemodul mit 640×480 (VGA) Auflösung. Es unterstützt doppelte Schnittstellen (3SPI und 24-Bit RGB) und wird vom Treiber-IC N93052C gesteuert, wodurch die Integration in MCU-gesteuerte SPI-Systeme oder RGB-gesteuerte Plattformen möglich ist. Das Modul bietet VGA-ähnliche Bildschärfe, großen Betrachtungswinkel (All O'Clock) und ein kompaktes Gehäuse für industrielle Steuerungen, medizinische Terminals, POS und Embedded-Anwendungen.

Hauptmerkmale

• Displaygröße: 3,5 Zoll, transmissives TFT-LCD
• Auflösung: 640×480 (RGB, VGA)
• Duale Schnittstelle: 3SPI + 24-Bit RGB
• Treiber-IC: N93052C
• Betrachtungsrichtung: All O'Clock
• Kompakte Gehäuseabmessungen
• Betriebsbereich geeignet für Industrieeinsatz

Basisdaten
Modell: YX35012A
Displaygröße: 3,5 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 640 (RGB) × 480
Aktive Fläche: 70,08 × 52,56 mm
Außenmaße: 76,9 × 63,9 × 3,0 mm
Pixelpitch: 0,110 × 0,110 mm
Betrachtungsrichtung: All O'Clock
Schnittstelle: 3SPI + 24-Bit RGB
Treiber-IC: N93052C

Optische Eigenschaften
Kontrastverhältnis: 600–800 : 1
Farbumfang: 50%
Leuchtdichte: 300 cd/m²
Gleichmäßigkeit der Leuchtdichte: 80%
Betrachtungswinkel (CR ≥ 10): 75°–85° (alle Richtungen)
Ansprechzeit: 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Feuchtigkeit: ≤ 90% rF (60°C)

Anwendungen

• Industriebedienpanels
• Medizinische Terminals
• Point-of-Sale (POS) Systeme
• Embedded-Plattformen und Industrie-/Konsumergeräte mit VGA-Anforderungen

Technische Daten

• Modell: YX35012A
• Displaygröße: 3,5 Zoll
• Auflösung: 640×480 (RGB)
• Aktive Fläche: 70,08 × 52,56 mm
• Außenmaße: 76,9 × 63,9 × 3,0 mm
• Pixelpitch: 0,110 × 0,110 mm
• LCD-Typ: TFT-LCD, transmissiv
• Betrachtungsrichtung: All O'Clock
• Treiber-IC: N93052C
• Schnittstelle: 3SPI + 24-Bit RGB
• Kontrastverhältnis: 600–800 : 1
• Farbumfang: 50%
• Leuchtdichte: 300 cd/m²
• Gleichmäßigkeit der Leuchtdichte: 80%
• Betrachtungswinkel (CR ≥ 10): 75°–85°
• Ansprechzeit: 25 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% rF (60°C)
