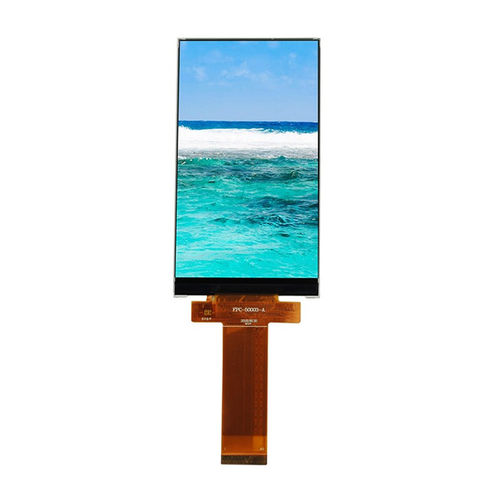

Displaymodul / TFT LCD YX50003A

TNFarb480 x 854

Produktübersicht
Das YX50003A ist ein 5,0-Zoll TFT-LCD-Anzeigemodul mit einer Auflösung von 480×854 im Hochformat, entwickelt für Handheld-Terminals, industrielle HMIs und eingebettete Steuerungsanwendungen. Es verfügt über eine standardmäßige 8080-MCU-Schnittstelle, die 8-Bit- und 16-Bit-Parallellösungen unterstützt und so eine direkte Anbindung an MCUs ohne komplexe Videoverarbeitung ermöglicht. Durch das kompakte Format und die stabile Anzeigeleistung eignet sich das YX50003A für tragbare Messgeräte, Smart-Terminals, Datenerfassungsgeräte und Industriecontroller.

Anwendungen

• Handheld-Terminals
• Industrielle HMI
• Eingebettete Steuerungsanwendungen
• Tragbare Messgeräte
• Smart-Terminals
• Datenerfassungsgeräte
• Industriecontroller

Grundspezifikationen
Displaygröße: 5,0 Zoll
LCD-Typ: TFT-LCD, transmissiv
Auflösung: 480 (RGB) × 854
Aktive Fläche: 61,56 × 109,53 mm
Gehäusemaße: 66,4 × 120,05 × 2,1 mm
Pixelabstand: 0,128 × 0,128 mm
Betrachtungsrichtung: 12 Uhr (TN)
Treiber-IC: OTM8009A
Schnittstelle: 8080 MCU (8-Bit / 16-Bit)

Optische Eigenschaften
Auflösung: 480 × 854
Kontrastverhältnis: 600 : 1
Farbumfang: 50%
Leuchtdichte: 300 cd/m²
Leuchtdichte-Uniformität: 80%
Blickwinkel (CR ≥ 10): 60° / 55° / 60° / 60°
Ansprechzeit: 17,5 ms

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagerungstemperatur: -30°C bis +80°C
Feuchtigkeit: ≤ 90% rF (60°C)

Technische Spezifikationen

• Modell: YX50003A
• Displaygröße: 5,0 Zoll
• Auflösung: 480 (RGB) × 854
• LCD-Typ: TFT-LCD, transmissiv
• Aktive Fläche: 61,56 × 109,53 mm
• Gehäusemaße: 66,4 × 120,05 × 2,1 mm
• Pixelabstand: 0,128 × 0,128 mm
• Betrachtungsrichtung: 12 Uhr (TN)
• Treiber-IC: OTM8009A
• Schnittstelle: 8080 MCU (unterstützt 8-Bit- und 16-Bit-Parallellmodus)
• Kontrastverhältnis: 600:1
• Farbumfang: 50%
• Leuchtdichte: 300 cd/m²
• Leuchtdichte-Uniformität: 80%
• Blickwinkel (CR ≥ 10): 60° / 55° / 60° / 60°
• Ansprechzeit: 17,5 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagerungstemperatur: -30°C bis +80°C
• Max. Luftfeuchtigkeit: ≤ 90% rF (60°C)
• Typische Anwendungen: Handheld-Terminals, industrielle HMI, eingebettete Steuerungen, tragbare Instrumente, Smart-Terminals, Datenerfassung, Industriecontroller
