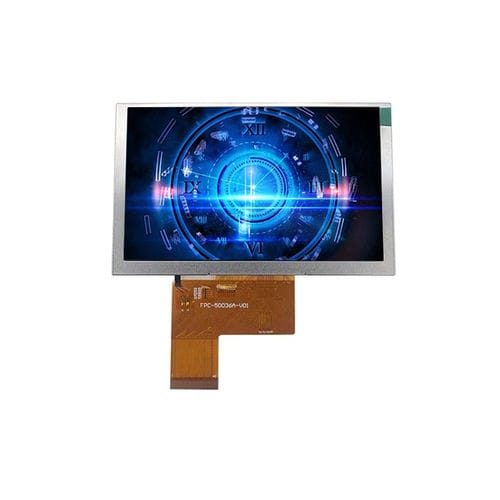

LED-Displaymodul YX070IK27842472A

TFT LCDIPSFarb

Übersicht
Das YX070IK27842472A ist ein 7,0-Zoll Hochhelligkeits-TFT-LCD-Anzeigemodul mit 800×480 Auflösung und 24-Bit RGB-Schnittstelle. Entwickelt für industrielle Steuerungen, Außengeräte, Fahrzeugdisplays und Embedded-Anwendungen, bietet es bei hoher Umgebungshelligkeit eine gute Lesbarkeit mit typischer Leuchtdichte bis 900 cd/m². Das Modul arbeitet im Normally Black Modus und verwendet IPS-Technologie für breite Blickwinkel und konsistente Farbwiedergabe.

Grundspezifikationen
Displaygröße: 7.0 inch
LCD-Typ: TFT-LCD, transmissiv
Display-Modus: Normally Black
Auflösung: 800 (RGB) × 480
Aktive Fläche: 153.84 × 85.63 mm
Außenmaße: 165.0 × 100.0 × 5.7 mm
Pixel-Pitch: 0.1506 × 0.1432 mm
Pixel-Anordnung: RGB Vertical Stripe
Blickrichtung: All-O’Clock
Schnittstelle: 24-bit RGB
Hintergrundbeleuchtung: Weißes LED

Optische Eigenschaften
Auflösung (typisch): 800 × 480
Kontrastverhältnis (typisch): 800 : 1
Leuchtdichte (typisch): 900 cd/m²
Leuchtdichtegleichmäßigkeit (typisch): 80%
Blickwinkel (CR ≥ 10, typisch): 80° (alle Richtungen)
Ansprechzeit (typisch): 25 ms

Mechanische Zeichnung
Die mechanische Zeichnung und das Liniendiagramm sind auf der Produktseite zur Integrationsreferenz verfügbar. Maße und Montageangaben unterstützen die Integration in Bedienfelder und HMI-Systeme.

Zusätzliche Produktinformationen
Das Modul verwendet eine weiße LED-Hintergrundbeleuchtung und eine 24-Bit RGB-Eingabeschnittstelle. Es ist für sonnenlichttaugliche Anwendungen sowie industrielle und Außenanwendungen mit hoher Helligkeit und weitem Blickwinkel vorgesehen.

Eigenschaften / technische Spezifikationen

• Model: YX070IK27842472A
• Displaygröße: 7.0 inch
• Auflösung: 800 (RGB) × 480
• LCD-Typ: TFT-LCD, transmissiv
• Display-Modus: Normally Black
• Anzeigetechnologie: IPS (breiter Blickwinkel) / Blickrichtung: All-O'Clock
• Schnittstelle: 24-bit RGB
• Hintergrundbeleuchtung: Weißes LED
• Aktive Fläche: 153.84 × 85.63 mm
• Außenmaße: 165.0 × 100.0 × 5.7 mm
• Pixel-Pitch: 0.1506 × 0.1432 mm
• Pixel-Anordnung: RGB Vertical Stripe
• Kontrastverhältnis (typ): 800 : 1
• Leuchtdichte (typ): 900 cd/m² (sonnenlichttauglich / hohe Helligkeit)
• Leuchtdichtegleichmäßigkeit (typ): 80%
• Blickwinkel (CR ≥ 10): 80° (alle Richtungen)
• Ansprechzeit (typ): 25 ms
• Betriebstemperatur: -20°C bis +60°C
• Lagerungstemperatur: -30°C bis +70°C
• Typische Anwendungen: Industrieautomation, Außengeräte, Fahrzeugdisplays, Embedded-Systeme
