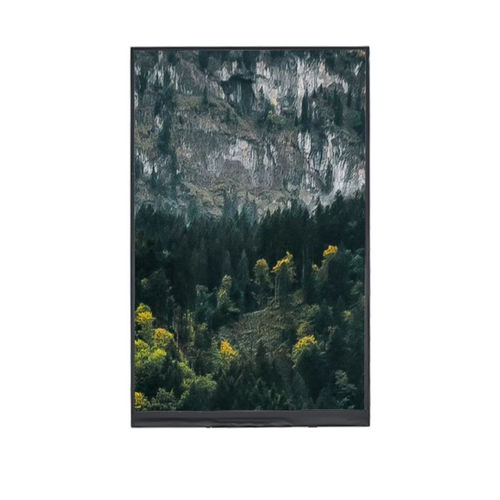

Displaymodul / TFT LCD YX09020542416BB

Farb1024 x 6009"

Produktübersicht
Das YX09020542416BB ist ein 9,0-Zoll TFT-LCD-Modul mit 1024×600 (WSVGA) Auflösung und RGB-Schnittstelle, konzipiert für industrielle HMIs, Bedienpanels und Embedded-Displays, die eine größere Anzeigefläche und zuverlässigen Dauerbetrieb benötigen. Der Modus normalerweise schwarz und die transmissive TFT-Struktur liefern ausgewogenen Kontrast und klare Bilddarstellung in Innen- und halbindustriellen Umgebungen.

Basisdaten
Displaygröße: 9,0 Zoll
LCD-Typ: TFT-LCD, transmissiv
Anzeige-Modus: normalerweise schwarz
Auflösung: 1024 (RGB) × 600
Aktive Fläche: 195,84 × 114,60 mm
Außenmaße: 210,70 × 126,50 × 4,00 mm
Pixelpitch: 0,19125 × 0,19125 mm
Pixelanordnung: RGB vertikale Streifen
Blickrichtung: 6 Uhr (TN)
Schnittstelle: RGB
Hintergrundbeleuchtung: weiße LED

Mechanische Zeichnung
Mechanische Zeichnung und Maßillustration verfügbar, um Integration, Befestigung und Rahmenkonstruktion in der Produktentwicklung zu unterstützen.

Optische Eigenschaften
Auflösung: 1024 × 600
Kontrastverhältnis: 800:1
Leuchtdichte (typ.): 350 cd/m²
Leuchtdichtegleichmäßigkeit: 80%
Blickwinkel (CR ≥ 10): 70° / 70° / 60° / 70°
Ansprechzeit (typ.): 25 ms

Betriebsbedingungen
Betriebstemperatur: -20°C bis +70°C
Lagertemperatur: -30°C bis +80°C
Feuchtigkeit: ≤ 90% RF (60°C)

Technische Merkmale

• Modell: YX09020542416BB
• Produkttyp: 9,0-Zoll TFT-LCD-Modul
• Auflösung: 1024 × 600 (RGB)
• Schnittstelle: RGB
• Anzeige-Modus: normalerweise schwarz
• Hintergrundbeleuchtung: weiße LED
• Aktive Fläche: 195,84 × 114,60 mm
• Außenmaße: 210,70 × 126,50 × 4,00 mm
• Pixelpitch: 0,19125 × 0,19125 mm
• Pixelanordnung: RGB vertikale Streifen
• Blickrichtung: 6 Uhr (TN)
• Typische Leuchtdichte: 350 cd/m²
• Kontrastverhältnis: 800:1
• Blickwinkel (CR≥10): 70° / 70° / 60° / 70°
• Ansprechzeit: 25 ms
• Betriebstemp.: -20°C ~ +70°C
• Lagerungstemp.: -30°C ~ +80°C
• Feuchtigkeit: ≤ 90% RF (60°C)
