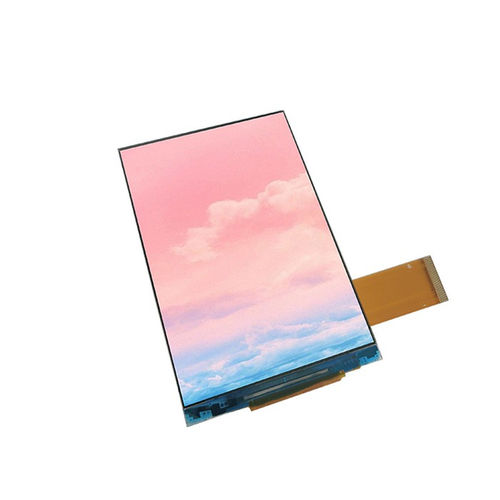

Displaymodul / TFT LCD YX35025A

IPSFarb320 x 480

Produktübersicht
Das Yousee YX35025A ist ein 3,5-Zoll IPS TFT-LCD-Anzeigemodul mit 320×480 Auflösung und doppler 3SPI + RGB18-Bit Schnittstelle, gesteuert vom ILI9488 Treiber-IC. Es ist ausgelegt für Industrie-Steuerpulte, medizinische Terminals, POS-Systeme und eingebettete HMIs. Das Modul unterstützt MCU-SPI-Steuerung sowie hochgeschwindige RGB-Videoeingänge für flexible Integration.

Hauptmerkmale

• Displaygröße: 3,5 Zoll
• Auflösung: 320 (RGB) × 480
• LCD-Typ: IPS TFT-LCD, transmissiv
• Wide-view IPS-Technologie mit All-O'Clock Betrachtungsrichtung
• Driver IC: ILI9488
• Duale Schnittstelle: 3SPI + RGB18-Bit (MCU-SPI und hochgeschwindiges RGB)
• Anwendungen: Industrie-Steuerungen, medizinische Terminals, POS-Systeme, eingebettete HMI, Handgeräte

Basisspezifikationen (Tabelle)
Displaygröße: 3,5 Zoll
LCD-Typ: IPS TFT-LCD, transmissiv
Auflösung: 320 (RGB) × 480
Aktive Fläche: 48.96 × 73.44 mm
Außenmaße: 54.48 × 84.71 × 2.30 mm
Pixelpitch: 0.08625 × 0.08625 mm
Betrachtungsrichtung: All-O'Clock
Driver IC: ILI9488
Schnittstelle: 3SPI + RGB18-Bit

Optische Eigenschaften (Tabelle)
Auflösung: 320 × 480
Kontrastverhältnis: 800 : 1 (typ.)
Farbumfang: 60% (typ.)
Helligkeit: 300 cd/m² (typ.)
Helligkeitsgleichmäßigkeit: 80%
Betrachtungswinkel (CR ≥ 10): 80° (alle Richtungen)
Ansprechzeit: 25 ms (typ.)

Betriebsbedingungen (Tabelle)
Betriebstemperatur: -20°C bis +70°C
Lagertemperatur: -30°C bis +80°C
Feuchtigkeit: ≤ 90% RH (60°C)

Mechanische Zeichnung
Mechanische Zeichnung und Produktbilder werden zur Maßreferenz und Integrationsplanung bereitgestellt.

Technische Daten

• Modell: YX35025A
• Displaygröße: 3,5 Zoll
• Auflösung: 320×480 (RGB)
• Aktive Fläche: 48.96 × 73.44 mm
• Außenmaße: 54.48 × 84.71 × 2.30 mm
• Pixelpitch: 0.08625 × 0.08625 mm
• LCD-Typ: IPS TFT-LCD, transmissiv
• Betrachtungsrichtung: All-O'Clock (Wide Viewing)
• Driver IC: ILI9488
• Schnittstelle: 3SPI + RGB18-Bit (Dual-Interface)
• Helligkeit (typ.): 300 cd/m²
• Kontrast (typ.): 800:1
• Farbumfang (typ.): 60%
• Ansprechzeit (typ.): 25 ms
• Betriebstemperatur: -20°C bis +70°C
• Lagertemperatur: -30°C bis +80°C
• Feuchtigkeit: ≤ 90% RH (60°C)
