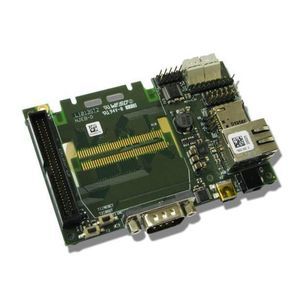

Feldbus-Kommunikationsmodul NRP H90ICF8D8 series

EtherCATPowerlinkCANopen

Sicheres steckbares Kommunikationsmodul
netRAPID IC ermöglicht sichere, CRA-konforme Industriekommunikation in kompakten Feldgeräten wie Antrieben, Messsystemen, Schweißgeräten, Wägezellen und Lasergeräten. Als steckbares Chip-Carrier-Modul vereinfacht es die Integration, reduziert den Implementierungsaufwand und verkürzt die Time-to-Market.

Kompaktes Design und Integration
Das kompakte Format bietet größere Flexibilität im Baseboard-Design, während das steckbare Konzept das Produktionsrisiko reduziert und Service sowie Austausch vereinfacht. Eine einheitliche Hardwareplattform für alle wichtigen Industrial Ethernet- und IIoT-Netzwerke reduziert Hardwarevarianten, Wartungsaufwand und Systemkomplexität.

IIoT-Fähigkeit und Langzeitverfügbarkeit
Basierend auf der bewährten netX-Technologie kombiniert netRAPID IC sichere Kommunikation, IIoT-Fähigkeit und Langzeitverfügbarkeit in einer Plattform. Es unterstützt zukunftssichere Gerätekonzepte und Anwendungsfälle wie Zustandsüberwachung und Predictive Maintenance.

Highlights

• Sicheres steckbares Kommunikationsmodul für Feldgeräte
• netX 90 Chip-Carrier für kompakte Hardwaredesigns
• Eine Hardware für alle Industrial Ethernet-, Fieldbus- und IIoT-Protokolle
• CRA-konformes Kommunikationsmodul
• Modul mit modernem SMT-Steckverbinder und robuster Verschraubung

Unterstützte Protokolle

• CANopen Slave
• DeviceNet Slave
• EtherCAT Slave
• EtherNet/IP Adapter
• Open Modbus/TCP Client
• Open Modbus/TCP Server
• POWERLINK Controlled Node
• PROFIBUS DP Slave
• PROFINET IO-Device
• Sercos Slave
• MQTT Client
• OPC UA Server
• CC-Link IE Field Basic Slave

Technische Daten / Spezifikationen

• Teilenummer: 7680.102 (NRP H90IC\F8D8 vorinstalliert)
• Kurzbeschreibung: Steckbarer netX 90 Chip-Carrier mit zusätzlichem Speicher
• Netzwerkcontroller: netX 90
• Integrierter Speicher RAM: 8 MB
• Integrierter Speicher FLASH: 8 MB
• Versorgungsspannung: +3.3 V DC ± 5 %
• Maximaler Strom: typ. 185 mA, max. 190 mA
• Leistungsaufnahme (typisch): 615 mW
• Stromanschluss: Über SMT-Steckverbinder
• Hostschnittstelle Typ: serielle Dual-Port-Speicher (SPI, Modus 3)
• Hostschnittstellen-Steckverbinder: 52-poliger SMT-Steckverbinder
• Raster: 0,8 mm
• Dual-Port-Speichergröße: 32 KB
• Übertragungsrate: Max. 50 MHz
• Kommunikationsschnittstelle: Ethernet- oder Fieldbus-Signale
• Diagnoseschnittstelle Typ: UART (Signale am SMT-Steckverbinder verfügbar)
• LED-Anzeigen: Signale für Ethernet- und Fieldbus-Status am SMT-Steckverbinder
• Umgebungstemperatur (Betrieb): -20 °C ... +85 °C (Luftströmung bei Messung: 0,375 m/s)
• Umgebungstemperatur (Lagerung): -40 °C ... +85 °C
• Feuchtigkeitsbereich: 10 % … 95 % relative Feuchte, keine Kondensation zulässig
• Umgebung: Verschmutzungsgrad 2 (oder besser)
• Höhe: 0 m … 2000 m
• Abmessungen (L x B x H): 18 mm x 45 mm x 9,7 mm
• Gewicht: 6,5 g
• Montage / Installation: Steckverbindung und Verschraubung
• Konfigurationssoftware: Communication Studio; Device Explorer (Firmware-Update)
• API: Ja
• Konformität: RoHS-konform
• EMV / Konformität: CE-Kennzeichnung: ja; UKCA-Kennzeichnung: ja
• EMV-Normen: Emission EN 61000-6-3; Immunität EN 61000-6-2
