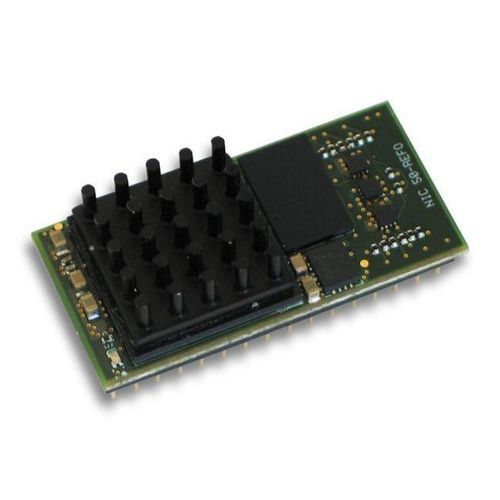

Kommunikationsmodul für Lichtleiter NIC 50-REFO/PNS

PROFINETUART2 Ports

Übersicht
Slave-Lösung für Feldgeräte mit geringem Datenaufkommen. Entwickelt für einfache Feldgeräte wie Barcodeleser, Identifikationssysteme, Ventilinseln oder I/O-Module, bietet das Modul eine kompakte serielle Host-Schnittstelle (UART oder SPI) zur Anbindung an Fieldbus- oder Real-Time-Ethernet-Netzwerke.

Produktdetails
NetIC ist ein vollständiges Single-Chip-Modul im kompakten DIL-32-Gehäuse. Basierend auf der netX-Netzwerkcontroller-Technologie integriert es alle Komponenten für Fieldbus- und Real-Time-Ethernet-Schnittstellen, einschließlich eines 2-Port-Switches und Hubs. Durch wechselbare Firmware kann ein einzelnes netIC mehrere Kommunikationssysteme unterstützen. Nutzdaten werden über einfache Lese-/Schreibbefehle via der seriellen Host-Schnittstellen zur Anwendung übertragen. Das verbreitete Protokoll Modbus RTU ist als serielle Implementierung verfügbar.

Highlights

• Kompaktes DIL-32-Kommunikationsmodul für kosteneffiziente Feldgeräte
• Host-Anbindung mit Modbus RTU über SPI oder UART
• Unterstützt Anschluss an Lichtwellenleiterkabel gemäß AIDA
• PROFINET IO-Device-Schnittstelle mit erweiterter Diagnose
• Ein Design für mehrere Netze durch einheitliche Schnittstellen
• Firmware-Update über integrierten Webserver

Unterstützte Protokolle

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

Bestellinformationen (Tabelle)
Produktname | Artikelnummer | Kurze Beschreibung
NIC 50-REFO/PNS | 1541.110/PNS | DIL-32 Kommunikations-IC für Lichtwellenleiterkabel - PROFINET IO-Device

Technische Daten

• Formfaktor: DIL-32 Kommunikations-IC (kompaktes Single-Chip-Modul)
• Host-Schnittstellen: UART und SPI (serielle Schnittstellen für Geräte mit geringem Datenaufkommen)
• Netzwerkcontroller: Basierend auf netX-Technologie
• Integrierte Komponenten: 2-Port-Switch und Hub
• Lichtwellenleiter: Unterstützt Anschluss an Lichtwellenleiterkabel gemäß AIDA
• Protokollunterstützung: Modbus RTU (Master & Slave), PROFINET IO-Device (firmware-selektiv)
• Diagnose: PROFINET IO-Device-Schnittstelle mit erweiterter Diagnose
• Firmware-Update: Über integrierten Webserver
• Anwendungsfälle: Für einfache Slave-Geräte (Barcodeleser, ID-Systeme, Ventilinseln, I/O-Module) mit geringem Datendurchsatz; kann für sehr einfache Anwendungen ohne dedizierten Host-Prozessor betrieben werden
• Liefergarantie: 10 Jahre Liefergarantie (via netX-Technologie)
