Kommunikationsmodul / Modbus TCP NRP 52-RE

FeldbusEtherCATPowerlink

Produktkopf

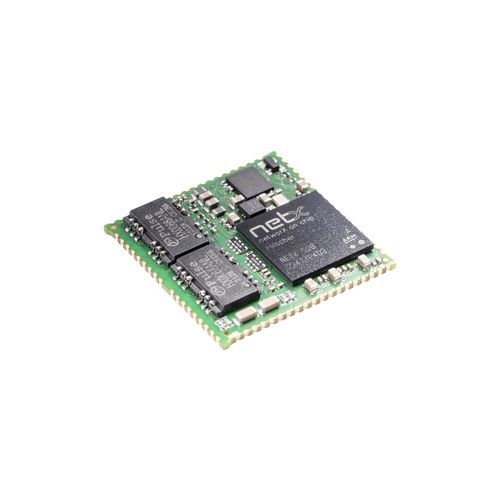

netX 52 Chip-Carrier NRP 52-RE inkl. Übertrager - Real-Time-Ethernet-Slave

Zusammenfassung
Das netRAPID NRP 52-RE ist ein lötfertiger Chip-Carrier im Briefmarkenformat (32 x 32 mm) für netX 52, ausgelegt für Real-Time-Ethernet-Slave-Anwendungen. Er enthält benötigte Komponenten wie integrierte Ethernet-Übertrager, SQI-Flash und den netX Multiprotokoll-Chip und wird direkt auf das Host-System gelötet (Handlöten oder SMD-Prozess). Der Protokoll-Stack läuft im internen RAM des netX; die Applikationsentwicklung beschränkt sich auf die Nutzung der netRAPID-API.

Highlights

• Komplette Real-Time-Ethernet-Slave-Schnittstelle auf kleinstem Raum
• Integrierte Übertrager sparen PCB-Fläche
• Host-Anbindung über Dual-Port-Memory oder SPI
• Eine Hardwareplattform für verschiedene Real-Time-Ethernet-Systeme

Produktbeschreibung
Der kompakte Chip-Carrier (32 x 32 mm) reduziert Integrationsrisiken und Entwicklungsaufwand. Auf Host-Seite sind nur Netzwerkverbinder, LEDs und Adressschalter erforderlich; eine einfache 2-lagige Leiterplatte ist ausreichend. Das Bauteil ist lötfertig und für Handlöten oder SMD-Fertigung geeignet. Zur Aktivierung aller netRAPID-Funktionen muss einmalig eine lizenzierte Firmware erworben und im Fertigungsprozess geladen werden.

Unterstützte Protokolle

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Bestellinformationen (Auszug)
Produktname | Artikelnummer | Kurzbeschreibung
NRP 52-RE | 767x.100 | netX 52 Chip-Carrier inkl. Übertrager - Real-Time-Ethernet-Slave

Downloads

• netRAPID Datenblatt (EN)

Technische Spezifikationen

• Modell: NRP 52-RE
• Formfaktor: Briefmarkenformat, lötfertig (ca. 32 x 32 mm)
• Enthaltene Komponenten: netX Multiprotokoll-Chip, integrierte Ethernet-Übertrager, SQI-Flash
• Host-Schnittstellen: Dual-Port-Memory oder SPI
• Protokolllaufzeit: Ausführung im internen RAM des netX
• Anwendungsbereich: Real-Time-Ethernet-Slave
• Host-PCB: einfache 2-lagige Leiterplatte ausreichend
• Montage: lötfertig, geeignet für Handlöten oder SMD-Fertigung
• Firmware: lizenzierte netRAPID-Firmware einmalig zu erwerben und im Fertigungsprozess zu laden
• Beispiel Artikelnummer: 767x.100
