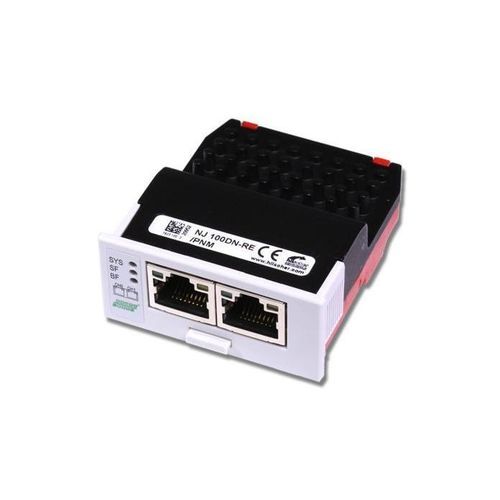

USB-Schnittstellenmodul NJ 100DN-RE

SammelleiterSERCOSModbus

Übersicht
Das NJ 100DN-RE ist ein austauschbares Modul mit parallelem Dual‑Port‑Speicher für Echtzeit‑Ethernet. Es stellt eine universelle Echtzeit‑Ethernet‑Schnittstelle (Master oder Slave) in einem geschlossenen IP40‑Gehäuse bereit und ist für werkzeuglose Montage in der Lieferkette oder durch den Endkunden ausgelegt.

Wichtigste Merkmale

• Universelle Echtzeit‑Ethernet‑Schnittstelle (Master oder Slave) im geschlossenen IP40‑Gehäuse
• Werkzeuglose Steckmontage über gefräste Auflage und Halteklammern
• Eine Hardwareplattform unterstützt mehrere Echtzeit‑Ethernet‑Protokolle
• Keine zusätzlichen Montagezubehörteile erforderlich
• Host‑Anbindung über parallelen Dual‑Port‑Speicher für deterministischen Datenaustausch

Produktbeschreibung
Die netJACK‑Familie austauschbarer Module richtet sich an eingebettete Industrieanwendungen. Das NJ 100DN-RE integriert den Kommunikationscontroller netX (netX 100) und bietet eine parallele Dual‑Port‑Speicherschnittstelle für schnellen Hostzugriff. Das kompakte, geschlossene IP40‑Modul wird über gefräste Fußabdrücke und Halteklammern auf Trägerplatten montiert; Steckverbinder werden als Kontaktflächen oder Ausschnitte auf dem Host realisiert, wodurch zusätzliche Befestigungsteile entfallen. Typische Einsatzbereiche sind Antriebe, HMI, Identifikationssysteme und andere Automatisierungsgeräte. Das Modul kann zusätzliche Funktionen wie Soft‑PLC oder kundenspezifische Anwendungen hosten. Dank des Hilscher netX Netzwerkcontrollers wird eine 10‑jährige Liefergarantie gegeben.

Unterstützte Protokolle

• Sercos Master / Sercos Slave
• PROFINET IO-Controller / PROFINET IO-Device
• EtherNet/IP Scanner / EtherNet/IP Adapter
• EtherCAT Master / EtherCAT Slave
• CC-Link IE Field Basic Slave
• VARAN Client
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Open Modbus/TCP Client

Technische Daten

• Teilenummer: 1623.100
• Kurzbeschreibung: Austauschbares Modul, Dual‑Port‑Speicher
• Kommunikationscontroller: netX (netX 100)
• Integrierter Speicher: 8 MB SDRAM; 4 MB serielle Flash
• Versorgungsspannung: +3,3 V ±5 % DC
• Strom (typ./max.): 556 mA / 640 mA
• Typischer Stromverbrauch: 1,83 W
• Systemschnittstelle - Bustyp: Paralleler Dual‑Port‑Speicher, 8/16 bit
• Steckverbindertyp: 80‑poliger Steckverbinder (SAMTEC FSI-140-03-G-D-AB)
• Dual‑Port‑Speichergröße: 64 KByte (16 Adressleitungen); 16 KByte für Firmware reserviert
• Kommunikationsschnittstelle: Ethernet (100BASE‑TX isoliert oder 10BASE‑T)
• Ethernet‑Anschlüsse: 2x RJ45
• Diagnoseschnittstelle: USB oder UART (Signal an Host‑Schnittstelle; verfügbar falls integriert)
• Anzeige / LEDs: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Betriebstemperatur: -20 °C bis +70 °C
• Lagerungstemperatur: -40 °C bis +85 °C
• Höhe: 0–2000 m
• Abmessungen (L × B × H): 62 mm / 60 mm (mit/ohne RJ45) × 53,4 mm / 50,4 mm × 25,2 mm / 19,2 mm
• Gewicht: < 80 g
• Gehäuse: Geschlossenes Modul, Schutzart IP40
• Montage / Installation: Über gefräste Auflagebohrungen und Halteklammern; kein zusätzliches Montagezubehör; max. 10 Montagezyklen
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS, REACH; Zertifizierungen: cURus (UL file E334100), CE, UKCA; EMV: EN 55011 (Emission), EN 61131-2 (Immunität)
• Prüfungen: Shock EN60068-2-27; Vibration EN60068-2-6
