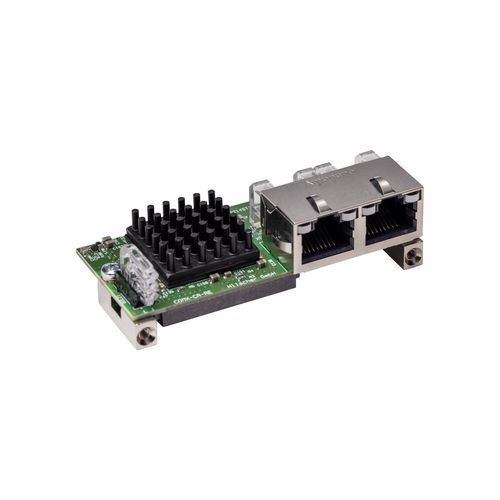

USB-Kommunikationsmodul COMX 100CA-RE

Modbus TCPEtherCATPowerlink

Übersicht
Das COMX 100CA-RE ist ein Echtzeit‑Ethernet‑Kommunikationsmodul zur Integration in Antriebe, Roboter‑Controller, SPSen und andere Automatisierungsgeräte. Kommunikationsaufgaben werden unabhängig vom Host‑Prozessor autonom im Modul ausgeführt. Prozessdaten werden über eine Dual‑Port‑Memory ausgetauscht, zugänglich per 8/16‑Bit‑Bus oder 50 MHz SPI. Das Modul unterstützt führende Real‑Time‑Ethernet‑Protokolle als Master oder Slave und ist mit zwei Ethernet‑Ports für Linien‑Topologien ausgestattet. Das Kommunikationsprotokoll lässt sich durch Laden entsprechender Firmware und Master‑Lizenzen ändern. Der netX‑Netzwerkcontroller sichert eine 10‑jährige Liefergarantie.

Highlights

• Universelle Echtzeit‑Ethernet‑Schnittstelle (Master oder Slave) mit Onboard‑Netzwerkanschluss
• Eine Hardware für alle Real‑Time‑Ethernet‑Protokolle
• Vorgeladenes Firmware‑Image für sofortigen Einsatz
• Firmware‑Update über integrierten Webserver
• Host‑Anbindung über Dual‑Port‑Memory (parallel oder SPI)

Unterstützte Protokolle

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Spezifikationen

• Teilenummer: 1531.100
• Typ: Kommunikationsmodul Real‑Time Ethernet
• Kommunikationscontroller: netX (netX 100)
• Integrierter Speicher: 8 MB SDRAM; 4 MB serial FLASH
• Prozessdatenaustausch: Dual‑Port‑Memory über 8/16‑Bit‑Bus oder 50 MHz SPI
• Versorgungsspannung: +3,3 V DC ±5 %
• Typ./Max. Strom: ≈ 700 mA / 750 mA (bei 3,3 V)
• Typischer Stromverbrauch: ≈ 2,5 W
• Stromanschluss: über Systembus‑Stecker X1
• Systemschnittstelle: Parallele Dual‑Port‑Memory‑Schnittstelle
• Systemstecker: 50‑poliger SMT‑Steckverbinder, Socket (Pin‑Abstand 1,27 mm)
• Dual‑Port‑Memory‑Größe: 16 KByte
• Datenbreite: 8/16 bit
• Kommunikationsstandard: Ethernet (10BASE‑T / 100BASE‑TX, potentialfrei)
• Ethernet‑Funktionen: Auto‑Negotiation, Auto‑Crossover
• Ethernet‑Anschluss: 2 × RJ45 (zwei Ports für Linien‑Topologie)
• Diagnose‑Schnittstelle: UART oder USB (Signal am Host‑Interface, falls integriert)
• LED‑Anzeige: SYS, COM0/COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Betriebstemperatur: 0 °C … +65 °C (Messung mit Luftstrom 0,5 m/s)
• Lagerungstemperatur: -40 °C … +85 °C
• Feuchtebereich: 10 % … 95 % rF (ohne Kondensation)
• Abmessungen (L×B×H): 70 × 30 × 21,5 mm
• Gewicht: ca. 35–40 g
• Montage: verschraubbare Metallbefestigungen (siehe comX Design Guide)
• Konfigurationssoftware: SYCON.net
• RoHS: ja
• EMV/CE/UKCA: konform
• EMV‑Normen: EN 61000‑6‑4, EN 61000‑6‑2; ESD ±6 kV (EN 61000‑4‑2); EFT ±2 kV (EN 61000‑4‑4); Surge 1 kV (EN 61000‑4‑5)
