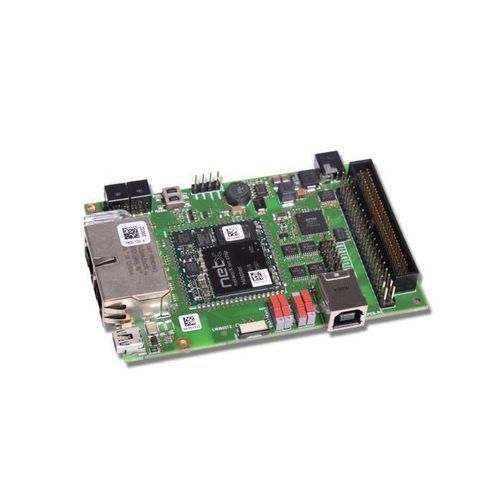

Auswertungsplatine NRPEB 51-RE

Übersicht
Das netRAPID 51 Evaluation Board (NRPEB 51-RE) ist eine Evaluierungsplattform für Real‑Time‑Ethernet-Anwendungen, ausgestattet mit NRP 51-RE Chip-Carriern. Der kompakte 32 x 32 mm netX Chip-Carrier ist für die direkte Lötung auf das Host-System (manuell oder SMD-Produktion) ausgelegt. Das Board stellt Echtzeit‑Ethernet‑Kommunikation, einen integrierten Webserver und einen zusätzlichen transparenten Ethernet‑Kanal für hostprozessorbasierte IT‑Lösungen bereit. Applikationen können über ein Socket‑Interface auf den internen TCP/IP‑Stack zugreifen oder per Raw‑Ethernet‑Schnittstelle direkt auf den Ethernet‑MAC des netRAPID zugreifen.

Highlights

• Einfache Evaluierung der netRAPID‑Technologie
• Beinhaltet eine eingeschränkte Firmware‑Version zur Evaluierung als Real‑Time‑Ethernet‑Slave
• Beinhaltet 3 × NRP 51-RE Chip‑Carrier für erste Prototypen
• Werkzeuge und Dokumentation für die Evaluierung enthalten

IoT‑ und Kommunikationsfunktionen
Der netRAPID 51-RE integriert IoT‑Funktionen wie einen OPC UA‑Server und einen MQTT‑Client. Für erweiterte Kommunikationsaufgaben sind SQI‑Flash, der netX Multiprotokoll‑Chip und zusätzliches SDRAM vorhanden. Ethernet‑Transformatoren, Netzwerkstecker, LEDs und Adressschalter müssen auf der Kunden‑PCB vorgesehen werden.

Unterstützte Protokolle

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
NRPEB 51-RE | 7600.100 | netRAPID 51 Evaluation Board - Real-Time-Ethernet

Eigenschaften / Technische Daten

• Boardtyp: netRAPID 51 Evaluation Board (mit NRP 51-RE)
• Chip‑Carrier‑Abmessungen: 32 x 32 mm (Briefmarkenformat)
• Lieferumfang: 3 × NRP 51-RE Chip‑Carrier für Prototypen
• Integrierte Bausteine: netX Multiprotokoll‑Chip, SQI‑Flash, zusätzliches SDRAM
• Kommunikation: Real‑Time‑Ethernet‑Slave, integrierter Webserver, transparenter Ethernet‑Kanal
• IoT: integrierter OPC UA‑Server, MQTT‑Client
• Host‑Zugriff: TCP/IP via Socket oder Raw‑Ethernet via MAC
• Kunden‑PCB‑Anforderungen: Ethernet‑Transformatoren, Netzwerkanschlüsse, LEDs, Adressschalter
• Firmware: eingeschränkte Evaluierungs‑Firmware enthalten; vollständige Funktion durch lizenzierte Firmware, einmaliger Erwerb und Laden in der Fertigung
• Artikelnummer: 7600.100
• Produktstatus: End of life
