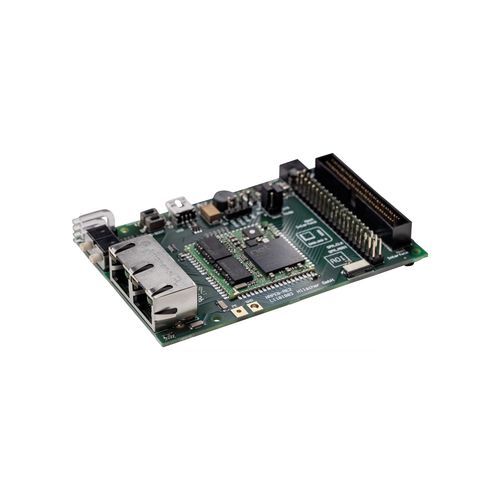

Auswertungsplatine NRPEB 52-RE

Beschreibung
Das netRAPID 52 Evaluation Board NRPEB 52-RE bietet eine schnelle und sichere Alternative zur eigenentwickelten Echtzeit‑Ethernet‑Slave‑Schnittstelle. Das Kit basiert auf einem kompakten netX Chip‑Carrier im Briefmarkenformat (32 x 32 mm), der manuell oder im SMD‑Prozess auf das Host‑System gelötet werden kann. Ethernet‑Übertrager, SQI‑Flash und ein netX Multiprotokoll‑Chip sind auf dem Carrier integriert; der Protokollstapel läuft im internen RAM des netX. Das Host‑Design benötigt nur Netzwerkanschlüsse, LEDs und Adressschalter; eine einfache 2‑lagige Leiterplatte genügt. Die Anwendungsentwicklung erfolgt über die netRAPID API. Die volle Funktionalität erfordert den einmaligen Erwerb und das Laden einer lizenzierten Firmware während der Fertigung.

Highlights

• Einfache Evaluierung der netRAPID Technologie
• Beinhaltet eine limitierte Firmware‑Version für Real‑Time‑Ethernet‑Slave
• Beinhaltet 3 Chip‑Carrier NRP 52‑RE für erste Prototypen
• Beinhaltet alle Werkzeuge und Dokumentation zur Evaluierung
• Eine Hardware‑Lösung für mehrere Real‑Time‑Ethernet‑Systeme

Unterstützte Protokolle

• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Bestellinformationen
Produktname | Artikelnummer | Kurzbeschreibung
NRPEB 52-RE | 7600.200 | netRAPID 52 Evaluation Board - Real-Time Ethernet

Technische Daten

• Modell: NRPEB 52-RE (netRAPID 52 Evaluation Board)
• Lieferumfang Bewertungskit: Evaluation Board, limitierte Real‑Time‑Ethernet‑Firmware, 3 x NRP 52‑RE Chip‑Carrier, Werkzeuge und Dokumentation
• Chip‑Carrier Größe (netX stamp): 32 x 32 mm
• On‑Board Komponenten: Ethernet‑Übertrager, SQI‑Flash, netX Multiprotokoll‑Chip
• Protokollausführung: läuft im internen RAM des netX
• Host‑Anforderungen: Netzwerkverbinder, LEDs, Adressschalter; einfache 2‑lagige Leiterkarte ausreichend
• Anwendungsentwicklung: über netRAPID API
• Firmware: volle Funktionalität durch einmalig zu erwerbende lizensierte Firmware, die im Fertigungsprozess geladen wird
• Unterstützte Real‑Time‑Ethernet‑Systeme: siehe Liste der unterstützten Protokolle
• Artikelnummer: 7600.200
