USB-Kommunikationsmodul COMX 52CA-DNS

SerieDeviceNetEthernet

Beschreibung

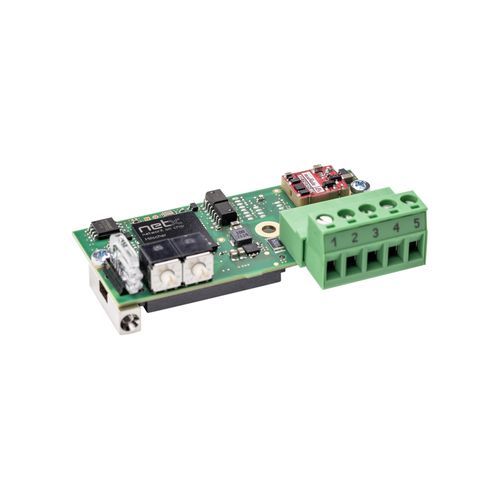

Das Kommunikationsmodul COMX 52CA-DNS stellt eine kompakte Netzwerkschnittstelle für Automatisierungsgeräte (Antriebe, Robotercontroller, SPS) bereit. Kommunikationsaufgaben werden autark im Modul ausgeführt, unabhängig vom Host‑Prozessor. Prozessdaten werden über ein Dual‑Port‑Memory ausgetauscht, das über einen parallelen 8/16‑Bit‑Bus oder eine schnelle 50 MHz SPI‑Schnittstelle angesprochen werden kann. Das Modul arbeitet als DeviceNet‑Slave und lässt sich durch Firmware‑Laden und ggf. Softwarelizenz für Master‑Funktionen auf andere Protokolle umstellen. Wo erforderlich stehen zwei Ethernet‑Ports für Linien‑Topologien zur Verfügung. Der Hilscher netX Controller sichert die langfristige Verfügbarkeit.

Highlights

• Universelle DeviceNet‑Slave‑Schnittstelle mit onboard Netzwerkstecker
• Flexible Positionierung des Netzwerksteckers
• Host‑Anbindung über Dual‑Port‑Memory (parallel) oder SPI (seriell, bis 50 MHz)
• Funktionskompatibler Ersatz für comX 10CA‑DNS

Unterstützte Protokolle

• DeviceNet Slave

Charakteristiken / technische Spezifikationen

• Produkt / Modell: COMX 52CA-DNS
• Artikelnummer: 1581.520 (Bestellvariante 1581.520/DNS)
• Kurzbeschreibung: Kommunikationsmodul — DeviceNet‑Slave
• Kommunikations‑Controller: netX (netX 52)
• Integrierter Speicher: 4 MB serielles Flash
• Versorgungsspannung: +3,3 V DC ±5 %
• Typischer/maximaler Strom: 400 mA / 440 mA (bei 3,3 V)
• Typische Leistungsaufnahme: ca. 1,3 W (bei 3,3 V)
• Stromanschluss: über Systembus‑Steckverbindung X1
• Systemschnittstelle: Parallele oder serielle Dual‑Port‑Memory‑Schnittstelle
• Steckverbinder (System): 50‑Pin SMT‑Steckverbinder, Buchse
• Pin‑Abstand: 1,27 mm
• Größe Dual‑Port‑Memory: 16 KByte (untere 8 KByte vom Firmware genutzt)
• Datenbreite: 8/16 Bit
• Serielle Dual‑Port‑Memory‑Schnittstelle: SPI Slave, Mode 3
• SPI Baudrate: max. 50 MHz
• Kommunikationsstandard: DeviceNet Slave (ISO‑11898, gemäß DeviceNet‑Spezifikation, potentialfrei)
• Netzwerkanschluss: COMBICON‑Stecker, 5‑polig
• Diagnose‑Schnittstelle: UART oder USB (Signal an Host‑Schnittstelle; nur verfügbar bei Integration in Host‑System)
• LED‑Anzeige: SYS (Systemstatus) grün: RUN, gelb: RDY; MNS (Modul‑Netzwerkstatus) grün: MS, rot: NS
• Bedienelemente: 2 Drehschalter für Netzwerkadresse
• Betriebstemperaturbereich: -20 °C … +70 °C (Luftströmung bei Messung: 0,5 m/s)
• Lagerungstemperaturbereich: -40 °C … +85 °C
• Relative Luftfeuchte: 10 % … 95 % (nicht kondensierend)
• Höhe: 0 … 2000 m
• Abmessungen (L x B x H): 70 mm x 30 mm x 21,5 mm
• Gewicht: ca. 35 g … 40 g
• Montage: mit verschraubbaren Metallbolzen, gemäß comX‑Design‑Guide
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS: ja
• CE‑Kennzeichen: ja
• UKCA‑Kennzeichen: ja
• Emissionen: EN 61000‑6‑4 / BS EN 61000‑6‑4
• Störfestigkeit: EN 61000‑6‑2 / BS EN 61000‑6‑2
• ESD (EN 61000‑4‑2): ± 6 kV, Kriterium A (Kontaktentladung)
• Burst (EN 61000‑4‑4): ± 2,2 kV, Kriterium A (Kommunikationsleitungen, abgeschirmt)
• Surge (EN 61000‑4‑5): 1 kV, Kriterium A (Kommunikationsleitungen, abgeschirmt)
