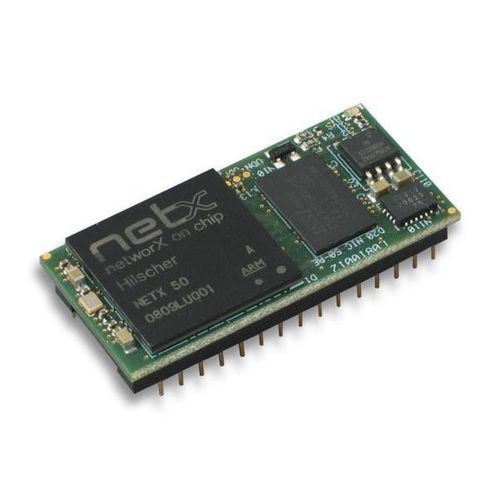

Feldbus-Kommunikationsmodul NIC 50-RE

EtherCATPowerlinkModbus

Produktübersicht
Der NIC 50-RE ist ein DIL-32 Single-Chip-Kommunikations-IC, konzipiert als Real-Time-Ethernet-Slave für kostensensible Feldgeräte. Er stellt kompakte Netzwerkanbindung für Peripheriegeräte wie Barcodeleser, Identifikationssysteme, Ventilinseln und I/O-Module über serielle Host-Schnittstellen (UART, SPI) bereit. Basierend auf dem Hilscher netX Netzwerkcontroller integriert das Modul eine Real-Time Ethernet/Fieldbus-Schnittstelle mit integriertem 2-Port-Switch und Hub. Eine Hardware kann durch Laden unterschiedlicher Firmware-Abbilder mehrere Kommunikationssysteme unterstützen; Nutzdaten werden über einfache Lese-/Schreibbefehle über die seriellen Schnittstellen an die Applikation übertragen. Modbus RTU ist als serielles Protokoll implementiert, und die direkte I/O-Steuerung über externe Schieberegister ermöglicht einfache Anwendungen ohne Host-Prozessor. Aufgrund der netX-Technologie gilt eine 10-jährige Liefergarantie.

Highlights

• DIL-32 Kommunikations-IC für wirtschaftliche Feldgeräte
• Host-Anbindung über UART oder SPI mit Modbus RTU
• Eine Hardware-Plattform für mehrere Real-Time-Ethernet-Systeme (firmwarewählbar)
• Direkte I/O-Datenanbindung über externes Schieberegister (synchrone serielle Verbindung)
• Einheitliche Schnittstellen vereinfachen Design-Wiederverwendung über Netzwerke
• Firmware-Update über integrierten Webserver

Unterstützte Protokolle

• Modbus RTU Slave
• Modbus RTU Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Bestellinformationen (Tabelle)
Produktname | Artikelnummer | Kurze Beschreibung
NIC 50-RE | 1541.100/ECS | DIL-32 Kommunikations-IC - Real-Time-Ethernet-Slave

Technische Daten

• Modell: NIC 50-RE
• Marke: Hilscher
• Gehäuseform: DIL-32 Kommunikations-IC
• Basierend auf: Hilscher netX Netzwerkcontroller (Single-Chip-Modul)
• Host-Schnittstellen: UART, SPI (seriell)
• Unterstütztes serielles Protokoll: Modbus RTU
• Integrierte Komponenten: Real-Time Ethernet / Fieldbus-Schnittstelle mit integriertem 2-Port-Switch und Hub
• Direkte I/O: über externes Schieberegister (synchrone serielle I/O-Steuerung)
• Firmware: austauschbar zur Unterstützung mehrerer Real-Time-Ethernet-Systeme; Firmware-Update über integrierten Webserver
• Unterstützte Protokolle: Modbus RTU Slave/Master, VARAN Client, Sercos Slave, PROFINET IO-Device, POWERLINK Controlled Node, Modbus/TCP Server/Client, EtherNet/IP Adapter, EtherCAT Slave
• Artikelnummer (Bestellcode): 1541.100/ECS
• Liefergarantie: 10 Jahre Liefergarantie (via netX-Technologie)
