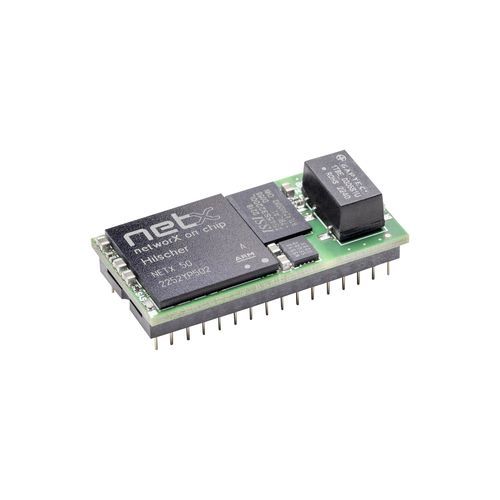

Serie-Kommunikationsmodul NIC 50-DPS

PROFIBUS-DPModbus RTUUART

Produktübersicht
Der NIC 50-DPS ist ein kompakter DIL-32 Kommunikations-IC, ausgelegt als PROFIBUS DP Slave, um die Kommunikation für einfache Slave-Geräte ohne eigenen Host-Prozessor bereitzustellen. Das netIC ist ein Single-Chip-Modul auf Basis des Hilscher netX Netzwerk-Controllers und enthält alle Komponenten einer Fieldbus- oder Echtzeit-Ethernet-Schnittstelle, inklusive integriertem 2-Port-Switch und Hub. Durch Laden einer anderen Firmware kann ein einzelnes netIC für verschiedene Kommunikationssysteme verwendet werden. Nutzdaten werden über serielle Schnittstellen (UART, SPI) mittels einfacher Lese-/Schreibbefehle an die Applikation übertragen. Das weit verbreitete Protokoll Modbus RTU ist als serielle Schnittstelle implementiert. Konventionelle Schieberegister können als digitale E/A über eine synchrone serielle Schnittstelle angebunden werden, sodass einfache rein E/A-basierte Anwendungen keinen Host-Prozessor benötigen.

Highlights

• Kompaktes DIL-32 Kommunikationsmodul für kosteneffiziente Feldgeräte
• Host-Anbindung mit Modbus RTU über SPI oder UART
• PROFIBUS DP Slave Schnittstelle inklusive Buslogik
• Direkte E/A-Datenanbindung über externes Schieberegister
• Ein Design für mehrere Netzwerke durch einheitliche Schnittstellen und firmwareseitige Flexibilität

Unterstützte Protokolle

• Modbus RTU Slave
• Modbus RTU Master
• PROFIBUS DP Slave

Bestellinformationen (Auszug)
Produktname | Artikelnummer | Kurzbeschreibung
NIC 50-DPS | 1541.420/DPS | DIL-32 Kommunikations-IC - PROFIBUS DP Slave

Hinweise
Die netX-Technologie bietet eine 10-jährige Liefergarantie. Das netIC verwendet serielle Host-Schnittstellen (UART, SPI) für Geräte mit geringem Datendurchsatz und unterstützt die direkte Anbindung an Schieberegister für einfache I/O-only Anwendungen. Die Firmware kann gewechselt werden, um andere Fieldbus- oder Echtzeit-Ethernet-Systeme zu unterstützen.

Technische Daten

• Gehäuseform: DIL-32 Kommunikations-IC
• Modell: NIC 50-DPS
• Teilenummer: 1541.420/DPS
• Primäre Host-Schnittstelle: SPI oder UART (Modbus RTU)
• Netzwerkschnittstelle: PROFIBUS DP Slave inklusive Buslogik
• Direkte E/A: über externes synchrones Schieberegister
• Basierend auf: Hilscher netX Netzwerk-Controller
• Fähigkeiten: Single-Chip-Modul mit integriertem 2-Port-Switch und Hub; firmwarewechselbar für mehrere Kommunikationssysteme
• Liefergarantie: 10 Jahre (netX-Technologie)
