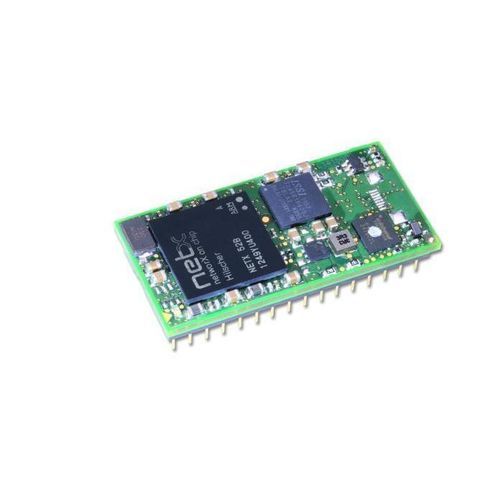

Feldbus-Kommunikationsmodul NIC 52-REFO

PROFINETModbus RTUEthernet

Produktüberschrift
DIL-32-Kommunikations-IC für Lichtwellenleiterkabel - PROFINET IO-Device

Untertitel
Kompakte netIC-Lösung für einfache Slave-Feldgeräte mit Glasfaseranbindung und seriellen Host-Schnittstellen (UART, SPI).

Übersicht
Der NIC 52-REFO ist ein kompakter DIL-32 Single-Chip-Kommunikationsbaustein (netIC) für einfache Feldgeräte wie Barcode-Leser, Identifikationssysteme, Ventilinseln und I/O-Blöcke, die eine Anbindung an ein Feldbussystem oder ein Echtzeit-Ethernet-System per Lichtwellenleiter benötigen. Das netIC integriert einen vollständigen Netzcontroller (netX 52) einschließlich integriertem 2-Port-Switch und Hub und stellt serielle Host-Schnittstellen (UART, SPI) für Anwendungen mit geringem Datenaufkommen bereit. Ein Hardware-Design kann durch Laden unterschiedlicher Firmware mehrere Kommunikationssysteme abdecken. Direkter I/O-Datenaustausch ist über ein externes Schieberegister möglich, sodass sehr einfache Geräte ohne dedizierten Host-Prozessor arbeiten können. Das Produkt profitiert von einer 10-jährigen Liefergarantie auf Basis der netX-Technologie.

Highlights

• Kompaktes Real-Time-Ethernet-Slave-Modul basierend auf netX 52
• Host-Anbindung mit Modbus RTU über SPI oder UART
• Reduzierte Bauhöhe und verbesserte Leistung bei hoher Netzbelastung
• Direkte I/O-Datenanbindung über externes Schieberegister (synchrones Serial)
• Ein Hardware-Design für alle Netzwerke durch einheitliche Schnittstellen und Firmware
• Firmware-Update über integrierten Webserver

Beschreibung
Einfache Feldgeräte mit geringem Datenaufkommen nutzen serielle Host-Schnittstellen (UART, SPI) zur Kommunikation mit dem netIC. Der NIC 52-REFO ist eine vollständige Single-Chip-Lösung im DIL-32-Format auf Basis des Netzcontrollers netX 52. Er enthält alle Komponenten für die Feldbus- und Echtzeit-Ethernet-Anbindung, einschließlich eines 2-Port-Switches und Hubs. Verschiedene Kommunikationssysteme werden durch Laden der passenden Firmware unterstützt. Nutzdaten werden mittels einfacher Lese-/Schreibbefehle über die seriellen Schnittstellen übertragen; Modbus RTU ist als serielles Protokoll implementiert. Die Ansteuerung konventioneller Schieberegister über eine synchrone serielle Schnittstelle ermöglicht grundlegende digitale I/O ohne zusätzlichen Host-Prozessor. Aufgrund der zugrunde liegenden netX-Plattform gilt eine 10-jährige Liefergarantie.

Unterstützte Protokolle

• Modbus RTU Slave
• Modbus RTU Master
• PROFINET IO-Device

Bestellinformationen (Tabelle)
Produktname | Teilenummer | Kurze Beschreibung
NIC 52-REFO | 1544.110/PNS | DIL-32-Kommunikations-IC für Lichtwellenleiterkabel - PROFINET IO-Device

Technische Spezifikationen

• Gehäuseform: DIL-32 Kommunikations-IC (Single-Chip netIC)
• Netzcontroller: netX 52 Technologie
• Vorgesehene Anwendung: Slave-Lösung für einfache Feldgeräte mit geringem Datenaufkommen
• Host-Schnittstellen: UART, SPI (Modbus RTU über serielle Schnittstelle)
• I/O-Anbindung: Direkte I/O-Datenanbindung über externes Schieberegister (synchrones Serial)
• On-board Komponenten: Integrierter 2-Port-Switch und Hub
• Firmware: Updatefähig über integrierten Webserver; gleiche Hardware unterstützt mehrere Netzwerke per Firmware
• Liefergarantie: 10-jährige Liefergarantie (netX-basiert)
• Teilenummer: 1544.110/PNS
• Produktlebenszyklus: End of life
