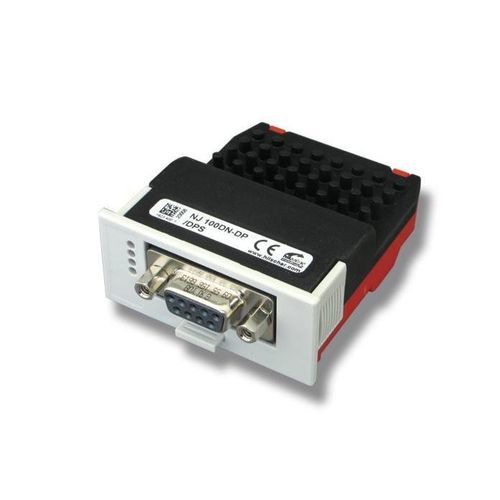

USB-Schnittstellenmodul NJ 100DN-DP

D-SubRS-485PROFIBUS-DP

Übersicht
Das Wechselmodul netJACK NJ 100DN-DP bietet PROFIBUS DP Master- oder Slave-Funktionalität über eine parallele Dual‑Port‑Speicher-Schnittstelle. Für Embedded-Anwendungen ausgelegt, integriert es den Kommunikationscontroller netX 100 in einem geschlossenen IP40-Gehäuse und wird werkzeugfrei in die Trägerplatine eingesteckt, was eine späte Montage oder einen einfachen Austausch ermöglicht. Hilscher-Support und die netX-Architektur sichern die langfristige Verfügbarkeit und erlauben kundenspezifische Anwendungen wie Soft‑PLC oder Visualisierung.

Hauptmerkmale

• Universelle PROFIBUS DP-Schnittstelle (Master oder Slave) im geschlossenen IP40-Gehäuse
• Werkzeugfreie Steckmontage direkt auf der Trägerplatine
• Gleiche Hardware für Master- oder Slave-Betrieb
• Keine zusätzlichen Montagehilfen erforderlich
• Host-Anbindung über parallelen Dual‑Port‑Speicher (DPM)

Unterstützte Protokolle

• PROFIBUS DP Master
• PROFIBUS DP Slave

Technische Daten

• Artikelnummer: 1623.400
• Kurzbeschreibung: Exchangeable Module Dual-port memory - PROFIBUS DP
• Kommunikationscontroller: netX 100
• Integrierter Speicher: 8 MB SDRAM; 4 MB serielle Flash EPROM
• Versorgungsspannung: +3.3 V ± 5 % DC
• Typischer / maximaler Strom: 434 mA / 500 mA
• Typischer Leistungsbedarf: 1.43 W
• Systemschnittstelle (Bustyp): Paralleler Dual‑Port‑Speicher
• Anschlusstyp (Host): 80‑poliger Steckverbinder (SAMTEC FSI-140-03-G-D-AB)
• Pin‑Abstand / Pin‑Breite: 0.45 mm / 0.55 mm
• Dual‑Port‑Speichergröße: 64 KByte (16 Adressleitungen), 16 KByte vom Firmware genutzt
• Datenzugriffsbreite auf DPM: 8/16 Bit
• Kommunikationsschnittstelle: RS‑485, potentialfrei
• Feldanschluss: D‑Sub Buchse, 9‑polig
• Diagnoseschnittstelle: USB oder UART (Signal am Host nur wenn integriert)
• Anzeige: SYS Systemstatus (grün: RUN, gelb: RDY); COM Kommunikationsstatus (grün: STA, rot: ERR)
• Umgebungstemperatur (Betrieb): -20 °C … +70 °C
• Umgebungstemperatur (Lagerung): -40 °C … +85 °C
• Höhe: 0 m … 2000 m
• Abmessungen (L x B x H): Länge: 68.2 mm / 60 mm (mit / ohne DSUB); Breite: 53.4 mm (Front) / 50.4 mm (Gehäuse); Höhe: 25.2 mm (Front) / 19.2 mm (Gehäuse)
• Gewicht: ca. 68 g
• Gehäuse: Geschlossenes Modul
• Schutzart: IP40
• Montage / Installation: Über gefräste Footprint‑Löcher auf der Trägerplatine und Haltebügel. Keine Montagezubehör erforderlich. Einsteckzyklen max. 10
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS: ja; REACH: ja
• UL‑Zulassung: cURus, UL‑Datei E334100
• EMV / CE / UKCA: CE: ja; UKCA: ja; Störaussendung: EN 55011; Störfestigkeit: EN 61131-2
• Prüfungen: Schock EN60068-2-27; Vibration EN60068-2-6
