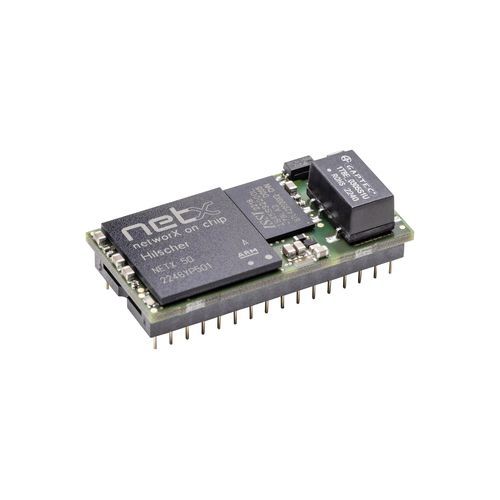

Serie-Kommunikationsmodul NIC 50-DNS

ModbusDeviceNetEthernet

Produktübersicht
Kompaktes DIL-32 Kommunikations-IC, ausgelegt als DeviceNet-Slave für einfache Feldgeräte ohne Host-Prozessor. Auf Basis des Hilscher netX Netzcontrollers integriert netIC Fieldbus/Real-Time-Ethernet-Funktionalität einschließlich integriertem 2-Port-Switch und Hub.

Highlights

• Kompaktes DIL-32 Gehäuse für kosteneffiziente Integration
• Host-Anbindung über UART oder SPI mit Modbus RTU Unterstützung
• DeviceNet-Slave-Schnittstelle mit eingebetteter Buslogik
• Direkte I/O-Datenanbindung über externes Schieberegister (synchrone serielle Schnittstelle)
• Multi-Protokoll-Fähigkeit durch Firmwarewechsel (ein netIC für mehrere Netzwerke)

Beschreibung
Der NIC 50-DNS bietet eine vollständige Single-Chip-Kommunikationslösung für Feldgeräte mit geringem Datenaufkommen und ohne eigenen Host-CPU. Typische Anwendungen: Barcode-Leser, Identifikationssysteme, Ventilinseln und I/O-Blöcke. Das Modul stellt einfache Lese-/Schreibbefehle über UART oder SPI bereit; Modbus RTU ist als serielles Protokoll implementiert und erleichtert die Integration in hostfreie Geräte. Konventionelle Schieberegister können als digitale E/A über die synchrone serielle Schnittstelle gesteuert werden, wodurch in einfachen Anwendungen kein Host-Prozessor erforderlich ist. Der netX-Controller gewährleistet umfangreiche Protokollunterstützung und robustes Netzwerkverhalten.

Unterstützte Protokolle

• Modbus RTU Slave
• Modbus RTU Master
• DeviceNet Slave

Bestellinformationen
Produktname — Artikelnummer — Kurze Beschreibung
NIC 50-DNS — 1541.520/DNS — DIL-32 Kommunikations-IC - DeviceNet-Slave

Technische Daten

• Modell: NIC 50-DNS
• Artikelnummer: 1541.520/DNS
• Gehäuse: DIL-32 Kommunikations-IC (kompaktes DIL-32)
• Verwendungszweck: DeviceNet-Slave für einfache Feldgeräte ohne Host-Prozessor
• Host-Schnittstellen: UART und SPI (Modbus RTU)
• Serielle Protokollunterstützung: Modbus RTU (Master und Slave)
• Bus-Schnittstelle: DeviceNet-Slave einschließlich Buslogik
• I/O-Anbindung: Direkte I/O-Datenanbindung über externes Schieberegister (synchrone serielle Schnittstelle)
• Basierend auf Hilscher netX Netzcontroller mit integriertem 2-Port-Switch und Hub
• Multi-Protokoll-Fähigkeit durch Firmwarewechsel
• Liefergarantie: 10 Jahre Liefergarantie
• Konstruktionshinweis: Ein Design für alle Netze durch einheitliche Schnittstellen
