EtherCAT-Kommunikationsmodul NRP 51-RE

CC-LinkPROFINETEthernet

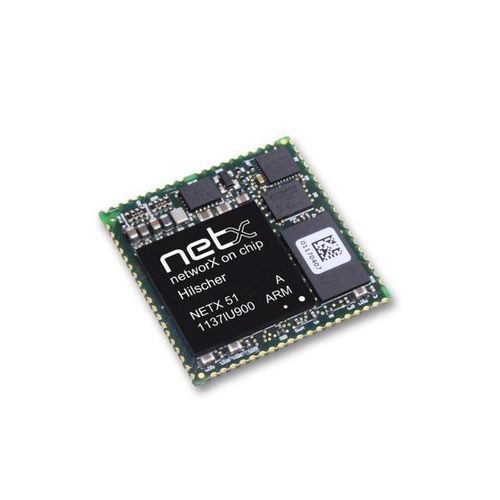

Produkt Der netRAPID 51-RE ist ein kompakter netX Chip-Carrier im Briefmarkenformat (ca. 32 x 32 mm), als lötfertiges Modul ausgeführt. Er liefert Real-Time-Ethernet-Slave-Funktionalität und verfügt über zusätzlichen Speicher für erweiterte Kommunikationsaufgaben.

Highlights

• Kompakte Slave-Schnittstelle ohne Übertrager
• Deutlich erhöhte Speicherkapazität (zusätzliches SDRAM)
• Host-Anbindung über Dual‑Port‑Memory oder SPI
• Eine Hardware für verschiedene Real‑Time‑Ethernet‑Systeme

Übersicht Das Modul bietet einen kosten- und risikominimierten Integrationsweg und kann per Hand oder im SMD‑Fertigungsprozess direkt auf das Host‑System gelötet werden. Es enthält eine Echtzeit‑Ethernet‑Schnittstelle, einen integrierten Webserver sowie einen zusätzlichen transparenten Ethernet‑Kanal zur Auslagerung von IT/IoT‑Funktionen an den Hostprozessor.

Kommunikation & IoT‑Funktionen Der netRAPID 51-RE unterstützt Real‑Time‑Ethernet‑Protokolle und stellt einen transparenten Ethernet‑Kanal für kundenspezifische IT‑Anwendungen bereit. Anwendungen können per Socket‑Interface auf den internen TCP/IP‑Stack zugreifen oder per Raw‑Ethernet direkt auf den Ethernet‑MAC zugreifen. Integrierte IoT‑Funktionen umfassen einen OPC UA‑Server und einen MQTT‑Client.

Speicher & Komponenten Auf dem Modul sind ein netX Multiprotokoll‑Chip, SQI‑Flash und zusätzliches SDRAM für erweiterte Kommunikationsaufgaben vorhanden. Ethernet‑Übertrager, Netzwerkstecker, LEDs und Adressschalter sind nicht auf dem Chip‑Carrier enthalten und müssen auf der Kunden‑PCB integriert werden. Zur Freischaltung der vollen netRAPID‑Funktionalität ist eine lizenzierte Firmware erforderlich, die im Fertigungsprozess geladen wird.

Unterstützte Protokolle

• CC-Link IE Field Basic Slave
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Bestellinformationen (Tabelle) Produktname | Artikelnummer | Kurzbeschreibung
NRP 51-RE (TRAY) | 7662.100 | netX 51 Chip Carrier with an additional memory - Real-Time Ethernet slave

Technische Spezifikationen

• Formfaktor: Briefmarkenformat, ca. 32 x 32 mm
• Lötfertiges netX‑Design (sowie manuell als auch im SMD‑Prozess bestückbar)
• Real‑Time‑Ethernet‑Slave‑Funktion mit integriertem Webserver
• Zusätzlicher transparenter Ethernet‑Kanal für hostbasierte IT‑Anwendungen
• Host‑Schnittstellen: Dual‑Port‑Memory oder SPI
• On‑Module Komponenten: netX Multiprotokoll‑Chip, SQI‑Flash, zusätzliches SDRAM
• Externe Komponenten erforderlich auf PCB: Ethernet‑Übertrager, Netzwerkstecker, LEDs, Adressschalter
• Integriertes IoT: OPC UA‑Server und MQTT‑Client
• Zugriff auf TCP/IP: Socket‑Interface oder Raw‑Ethernet‑MAC‑Interface
• Lizenzierte Firmware: erforderlich zum Freischalten der vollen netRAPID‑Funktionen (während der Fertigung zu laden)
• Produktlebenszyklus: End of life
