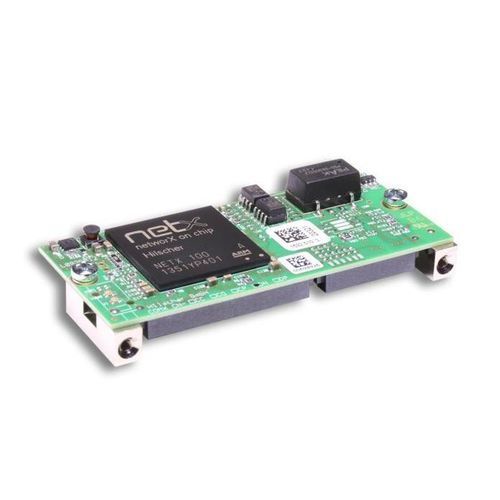

DeviceNet-Kommunikationsmodul COMX 100CN-DN

für SPSprogrammierbarmikroprozessorgesteuert

Überblick Das COMX 100CN-DN Modul stellt eine DeviceNet-Schnittstelle zur Integration in Automatisierungsgeräte bereit. Basierend auf dem Hilscher netX 100 Controller führt es Netzaufgaben unabhängig vom Host-CPU aus und erlaubt Protokollwechsel durch Laden geeigneter Firmware (Master/Slave-Funktionen je nach Firmware/Lizenz).

Highlights

• DeviceNet-Schnittstelle (Master oder Slave) mit Netzwerkanschluss zur Hauptplatine
• Flexibles Positionieren des Netzwerkanschlusses
• Gleiche Hardware für Master- oder Slave-Betrieb
• Vorinstallierte Firmware für sofortige Inbetriebnahme
• Host-Anbindung über Dual-Port-Speicher (DPM) oder schnellen 50 MHz SPI

Detaillierte Beschreibung Das Modul tauscht Prozessdaten über einen Dual-Port-Speicher aus, der über eine 8/16-Bit Parallelschnittstelle oder eine schnelle 50 MHz SPI-Schnittstelle zugänglich ist. Der netX 100 Controller ermöglicht Protokollwechsel durch Firmware-Updates; für Master-Funktion kann eine Softwarelizenz erforderlich sein. Das Modul ist zur Einbettung in Antriebe, Robotersteuerungen, SPS und andere Host-Systeme vorgesehen; Netzaufgaben laufen autark im Modul.

Unterstützte Protokolle

• DeviceNet Master
• DeviceNet Slave

Technische Daten

• Modell: COMX 100CN-DN
• Teilenummer: 1532.510
• Produktbeschreibung: Kommunikationsmodul DeviceNet
• Controller: netX 100
• Dual-Port-Speicher: 16 KByte; Datenbreite 8/16 bit
• RAM: 8 MB SDRAM; Flash: 4 MB serial Flash
• Systemschnittstelle: Paralleler DPM (50-pol. SMT, 1,27 mm) oder 50 MHz SPI
• DeviceNet-Schnittstelle: ISO-11898, 30-pol. SMT-Steckverbinder (1,27 mm), kompatibel mit SAMTEC TFM-115-02-S-D–A
• Diagnose: UART oder USB-Signal an der Host-Schnittstelle (bei Integration)
• Versorgung: +3,3 V DC ±5 %, typ. Strom ca. 440 mA, max 470 mA, typ. Leistung 1,5–1,6 W
• Anzeige: LEDs an X2 für System- und Modulnetzstatus
• Betriebstemperatur: -20 °C bis +65 °C; Lagerung: -40 °C bis +85 °C; Feuchte 10–95 % rel. ohne Kondensation
• Abmessungen: 70 x 30 x 21,5 mm; Gewicht: ca. 35–40 g
• Montage: verschraubbare Metallbolzen gemäß comX Design Guide
• Konfigurationssoftware: SYCON.net
• Konformität: RoHS, CE, UKCA; EMC-Normen wie angegeben

Spezifikationen

• Schnittstellen: Paralleler DPM oder 50 MHz SPI zum Host; DeviceNet (ISO-11898)
• Speicher: 8 MB SDRAM, 4 MB serial Flash
• Leistungsaufnahme: ~1,5–1,6 W bei +3,3 V DC
• Umgebung: -20 °C … +65 °C Betrieb
• Abmessungen & Gewicht: 70 x 30 x 21,5 mm; ~35–40 g
