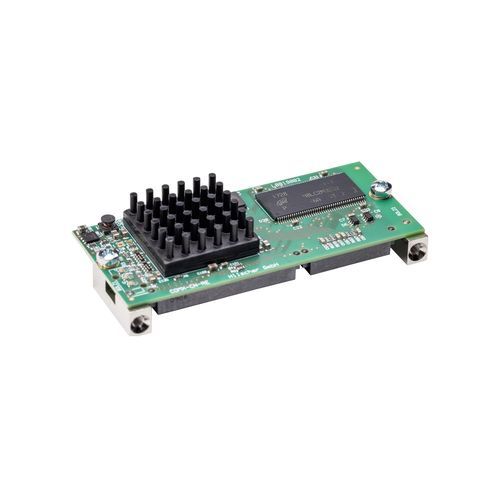

Kommunikationsmodul / Modbus TCP COMX 100CN-RE

EtherCATPowerlinkCC-Link

Produktübersicht
Das comX Kommunikationsmodul ist zur Integration in Automatisierungsgeräte vorgesehen, um Antrieben, Robotersteuerungen, SPS und ähnliche Hosts eine Echtzeit‑Ethernet‑Schnittstelle bereitzustellen. Kommunikationsaufgaben werden autonom im Modul (netX 100) ausgeführt, unabhängig vom Prozessor des Hosts. Prozessdaten werden über eine Dual‑Port‑Memory ausgetauscht, die per 8/16‑Bit Parallelbus oder über eine schnelle 50 MHz SPI‑Schnittstelle zugänglich ist. Zwei Ethernet‑Ports unterstützen Linien‑Topologien. Die Kommunikationsfunktionalität lässt sich durch Laden der passenden Firmware und bei Master‑Betrieb durch eine Softwarelizenz ändern. Durch den Hilscher netX Netzwerkcontroller besteht eine 10‑jährige Liefergarantie.

Hauptmerkmale

• Universelle Echtzeit‑Ethernet‑Schnittstelle (Master oder Slave) mit Netzwerkverbindung zur Hauptplatine
• Flexible Positionierung des Netzwerksteckers und zwei Ethernet‑Ports für Linien‑Topologie
• Master‑ oder Slave‑Betrieb auf gleicher Hardware (firmware-/lizenzabhängig)
• Vorinstallierte Firmware für sofortige Inbetriebnahme
• Host‑Anbindung über Dual‑Port‑Memory (DPM) mit 8/16‑Bit Zugriff

Unterstützte Protokolle

• Sercos Master
• PROFINET IO‑Controller
• EtherNet/IP Scanner
• EtherCAT Master
• CC‑Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Technische Daten (Auszug)
Teilenummer: 1531.101
Kurzbeschreibung: Communication Module Real‑Time Ethernet
Kommunikationscontroller: netX / netX 100
Integrierter Speicher: RAM 8 MB SDRAM; FLASH 4 MB serial Flash
Versorgungsspannung: +3,3 V DC ±5%
Typischer/Maximaler Strom: ca. 700 mA / 750 mA (bei 3,3 V)
Typischer Energieverbrauch: ca. 2,5 W
Stromanschluss: über Systembus‑Stecker X1
Systemschnittstelle: Parallele Dual‑Port‑Memory Schnittstelle
Systemstecker: 50‑poliger SMT‑Stecker, Buchse (Raster 1,27 mm)
Dual‑Port‑Memory Größe: 16 KByte
Datenbreite: 8/16 bit
Kommunikationsschnittstelle: Ethernet (10BASE‑T / 100BASE‑TX, potentialfrei), Auto‑Negotiation und Auto‑Crossover unterstützt
Ethernet‑Stecker (Modulseite): 30‑polige SMT‑Buchse (Raster 1,27 mm), passende Buchse SAMTEC TFM‑115‑02‑S‑D–A
Diagnoseschnittstelle: UART oder USB (Signal am Host‑Interface; nur verfügbar bei Integration in das Host‑System)
LED‑Anzeige: SYS (RUN grün, RDY gelb), COM0/COM1 (Kommunikationsstatus, grün/rot), TX/RX0, TX/RX1 (Ethernet‑Aktivität, gelb), LINK0/LINK1 (Ethernet‑Link, grün)
Umgebungstemperatur (Betrieb): -20 °C … +70 °C (Luftströmung während Messung: 0,5 m/s)
Umgebungstemperatur (Lagerung): -40 °C … +85 °C
Luftfeuchtigkeit: 10 % … 95 % rel. Feuchte (nicht kondensierend)
Abmessungen (L x B x H): 70 mm x 30 mm x 21,5 mm
Gewicht: ca. 35–40 g
Befestigung: verschraubbare Metallbolzen, gemäß comX Design Guide
Konfigurationssoftware: SYCON.net
Konformität: RoHS, CE, UKCA
EMV / Emission: EN 61000‑6‑4 / BS EN 61000‑6‑4
EMV / Immunität: EN 61000‑6‑2 / BS EN 61000‑6‑2
ESD: EN 61000‑4‑2: ±4 kV (Kontakt), Kriterium B
Burst: EN 61000‑4‑4: ±2 kV (geschirmte Kommunikationsleitungen), Kriterium B
Überspannung: EN 61000‑4‑5: 1 kV (geschirmte Kommunikationsleitungen), Kriterium A

Spezifikationen

• Produkt: COMX 100CN-RE (Teilenummer 1531.101)
• Controller: netX 100
• RAM: 8 MB SDRAM
• Flash: 4 MB serial Flash
• Dual‑Port Memory (Host): 16 KByte, 8/16 bit
• Host‑Schnittstellenstecker: 50‑poliges SMT (Raster 1,27 mm)
• Ethernet: 2x 10/100BASE‑TX (potentialfrei), Auto‑Negotiation und Auto‑Crossover
• Ethernet‑Stecker (Modul): 30‑polige SMT‑Buchse (Raster 1,27 mm), passende Buchse SAMTEC TFM‑115‑02‑S‑D–A
• Diagnostik: UART oder USB (über Host‑Signale bei Integration)
• LEDs: SYS, COM0, COM1, TX/RX0, TX/RX1, LINK0, LINK1
• Stromversorgung: +3,3 V DC ±5% (über X1); typ. Verbrauch ~2,5 W
• Betriebstemp.: -20 °C … +70 °C
• Lagerungstemp.: -40 °C … +85 °C
• Luftfeuchte: 10 % … 95 % rel. (nicht kondensierend)
• Abmessungen: 70 x 30 x 21,5 mm; Gewicht: ~35–40 g
• Befestigung: verschraubbare Bolzen (comX Design Guide)
• Konfigurationssoftware: SYCON.net
• Normen & Konformität: RoHS, CE, UKCA; EMV/ESD‑Normen wie oben aufgelistet
