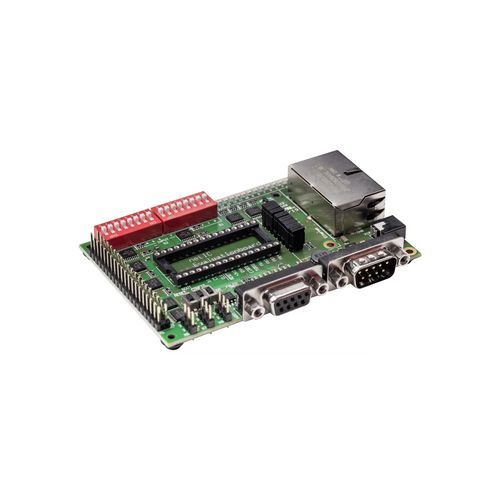

Auswertungsplatine NICEB-RE

Produktübersicht
Die NICEB-RE ist ein Evaluierungsboard, das das netIC Single-Chip-Modul im DIL-32-Gehäuse implementiert. Es bietet eine Slave-Lösung für einfache Feldgeräte mit geringem Datenaufkommen (z. B. Barcodeleser, Identifikationssysteme, Ventilinseln, I/O-Blöcke) und unterstützt die Evaluierung mehrerer Real-Time-Ethernet- und Feldbusprotokolle. Das Board wird mit Firmware, Tools und technischer Dokumentation zur Evaluierung geliefert.

Hauptmerkmale

• Evaluierungsplattform für netIC-Technologie
• Ein Board für mehrere Real-Time-Ethernet-Systeme
• Enthält aktuelle netIC-Firmwareimages für unterstützte Protokolle
• Lieferung mit Tools und technischer Dokumentation zur Evaluierung

Funktionale Beschreibung
netIC ist ein kompaktes Single-Chip-Kommunikationsmodul basierend auf dem Hilscher netX Netzwerkcontroller im DIL-32-Gehäuse. Es integriert einen 2-Port-Switch und Hub und implementiert Feldbus-/Real-Time-Ethernet-Schnittstellen. Durch Laden verschiedener Firmware-Images kann ein netIC in mehreren Kommunikationssystemen betrieben werden. Für einfache Feldgeräte übertragen serielle Host-Schnittstellen (UART und SPI) Nutzdaten mittels einfacher Lese-/Schreibbefehle; Modbus RTU ist als serielles Protokoll verfügbar. Synchrone Schieberegister ermöglichen die Steuerung digitaler I/Os ohne separaten Hostprozessor. Aufgrund des netX-Controllers gilt eine 10-jährige Liefergarantie.

Bestellinformation (Tabelle)
Produktname | Artikelnummer | Kurzbeschreibung
NICEB-RE | 1540.000 | netIC Evaluation Board - Real-Time-Ethernet slave

Downloads (verfügbar)
Software und technische Dokumentation stehen für die Evaluierung zur Verfügung. Verfügbare Dokumente umfassen Embedded Modules (Infosheet), Compact Communication Modules (Datasheet), Embedded Module (Infoblatt), Kompakte Kommunikationsmodule (Datenblatt) und Compact Communication Modules (データシート).

Unterstützte Protokolle

• Modbus RTU-Slave
• Modbus RTU-Master
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• EtherNet/IP Adapter
• EtherCAT Slave

Technische Daten

• Formfaktor: DIL-32 Kommunikations-IC (Evaluierungsboard verfügbar)
• Basierend auf dem Hilscher netX Netzwerkcontroller (netIC Single-Chip-Modul)
• Integrierter 2-Port-Switch und Hub
• Host-Schnittstellen: UART und SPI (seriell)
• Unterstützt mehrere Real-Time-Ethernet- und Feldbusprotokolle per Firmware
• Seriell implementiertes Protokoll: Modbus RTU
• Geeignet für einfache Slave-Feldgeräte (Barcodeleser, ID-Systeme, Ventilinseln, I/O-Blöcke)
• Ermöglicht Betrieb ohne separaten Hostprozessor für einfache Anwendungen (Steuerung über synchrone Schieberegister)
• Enthält aktuelle netIC-Firmware für alle Protokolle
• 10 Jahre Liefergarantie
• Teilenummer der Platine: 1540.000
